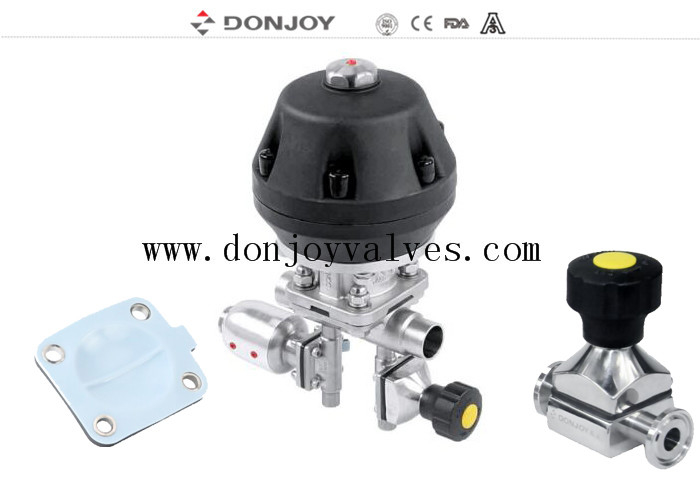

شیر دیافراگمی پنوماتیک چند پورت جوشی DN80 316L

شیر دیافراگمی پنوماتیک چند پورت با شیرهای نمونه

مشخصات فنی


توضیحات
 پیکربندی های مختلف شیر دیافراگمی
 1.      شیر دیافراگمی با موقعیت‌دهنده/کنترل‌کننده فرآیند (IL-TOP)
 2.      شیر دیافراگمی با واحد کنترل (C-Top)
 3.      تنظیم‌کننده موقعیت شیر
 4.      ماژول سنسور موقعیت
 5.      دسته پلاستیکی
 6.      دسته استیل ضد زنگ
 7.      محرک استیل ضد زنگ
 8.      شیر دیافراگمی برقی
 9.      محرک پلاستیکی
 10.     بدنه: ریخته‌گری / آهنگری


اصول عملکرد

1. دیافراگم آب‌بندی بدنه و همچنین آب‌بندی نشیمنگاه را فراهم می‌کند. هیچ مسیری به محیط بیرون وجود ندارد، بنابراین برای فرآیندهای آسپتیک مناسب است.

2. هنگامی که شیر بسته است، یک پد فشار که از دیافراگم پشتیبانی می‌کند به سمت سطح آب‌بندی روی بدنه حرکت می‌کند. هنگامی که صفحه فشار حرکت می‌کند، دیافراگم خم می‌شود و به سمت پایین روی ناحیه نشیمنگاه در مرکز بدنه رانده می‌شود و در نتیجه مسیر جریان را از طریق بدنه می‌بندد.

3. ارتباط متقابل بدنه با صفحه فشار از فشرده‌سازی بیش از حد دیافراگم جلوگیری می‌کند.

4. شیر می‌تواند به صورت دستی و با کنترل پنوماتیکی از طریق شیرهای برقی عمل کند.

گواهینامه شیر دیافراگمی

1. تمام رزین‌های مصنوعی و افزودنی‌ها با گواهی FDA مطابقت دارند.

2. ترکیب شیمیایی مواد، خواص فیزیکی و فرآیند تولید مستند شده است.

3. 3-a سازگاری با احراز هویت

4. CE-PED/97/23/EC

5. EN 10204-3.1

دیافراگم شیر

1. EPDM+PTFE (چسبی)قرص دیافراگم دارای مقاومت شیمیایی بالا، پایداری بالا، انعطاف‌پذیری خوب، عمر طولانی، آب‌بندی بالا، عدم تخریب کد و تحت تأثیر نوسانات دما عملکرد عالی است، چه چرخه حرارتی، چرخه سرد یا سیستم ضدعفونی با بخار.

مشخصات: 1-3 اینچ، DN20-DN80

دما: -20 تا 120 درجه

2. EPDM+PTFE (جداگانه) این می‌تواند تحمل دیافراگم را کاهش داده و عمر مفید دیافراگم را افزایش دهد.

مشخصات: 1-4 اینچ، DN20-DN100

دما: -20 تا 150 درجه

3 آب‌بند تکی (EPDM/SILICONE/FPM)، دیافراگم لاستیکی یک لایه از الیاف ولکانیزه شده را در خود جای داده است که خواص مکانیکی آن را افزایش می‌دهد، سپس دیافراگم در فشار و دما دارای پایداری آب‌بندی بالایی است، تقویت الیاف در پیچ استیل ضد زنگ سخت می‌شود، بنابراین برای اطمینان از پیوند بهتر لاستیک و فلز با هم. بنابراین برای استفاده در محیط خلاء مناسب است.

مشخصات: 1-4 اینچ، DN20-DN100

دما: -10 تا 120 درجه

4. واشر دیافراگم مینی (EPDM، SILICONE، FPM، EPDM+PTFE)

مشخصات: 1/4 اینچ - 3/4 اینچ، DN6-DN15

دما: -20 تا 150 درجه

تصفیه سطح:

1. برای پرداخت مکانیکی: Ra داخلی <0.5 میکرومتر، بیرونی: از 1-4 اینچ سندبلاست، زیر 1 اینچ با پرداخت آینه‌ای

ترکیب شیر

 شیر GMP: عمدتاً در آب با خلوص بالا یا سایر سیستم‌های توزیع لوله آب استفاده می‌شود، که می‌تواند به طور موثر خط لوله deadleg را کاهش دهد. یکی از شیرها در یک موقعیت عمودی قرار می‌گیرد، صادرات یک دهانه نمونه بدون تکثیر باکتریایی یا عفونت متقابل فرآیند است، هنگامی که شیر باز می‌شود.

 شیر SAP: عمدتاً در یک سیستم خط لوله افقی استفاده می‌شود، شیر میزبان در یک موقعیت افقی قرار می‌گیرد و یک زاویه خود تخلیه خاص را حفظ می‌کند، سپس سوراخ عبوری در پایین‌ترین نقطه تخلیه مسیر آب شیر میزبان قرار دارد.

عملکرد:

برچسب: شیرهای Donjoy، شیر دیافراگمی، شیر BPE
