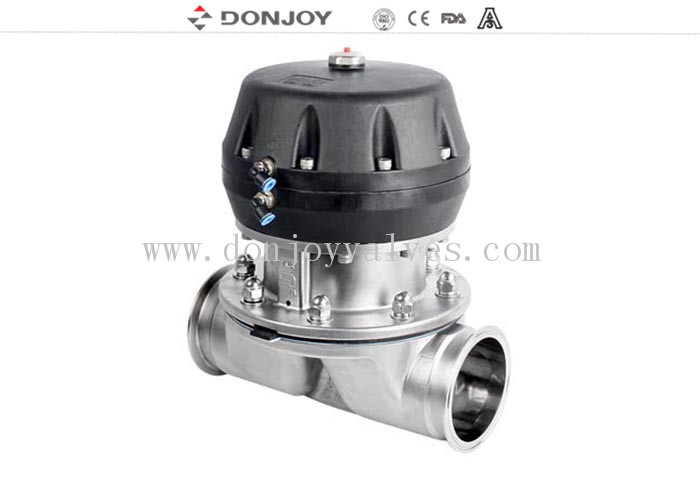

فولدر دیافراگم غشای پنوماتیک، فولدر دیافراگم OEM

شیر دیافراگمی پنوماتیک با بدنه ریخته گری استیل ضد زنگ SS316L

برچسب
شیر دیافراگمی بهداشتی با محرک پنوماتیک پلاستیکی
شیر دیافراگمی پنوماتیک چند منظوره
شیر دیافراگمی پنوماتیک سیلندر با موقعیت دوگانه


مشخصات فنی


 پیکربندی های مختلف شیر دیافراگمی

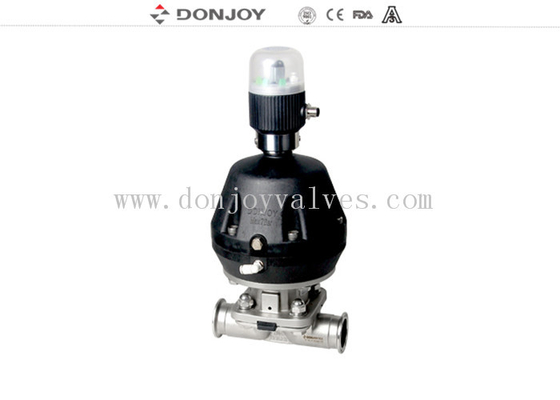

1.      شیر دیافراگمی با موقعیت‌دهنده/کنترل‌کننده فرآیند (IL-TOP)

2.      شیر دیافراگمی با واحد کنترل (C-Top)

3.      تنظیم کننده موقعیت شیر

4.      ماژول سنسور موقعیت

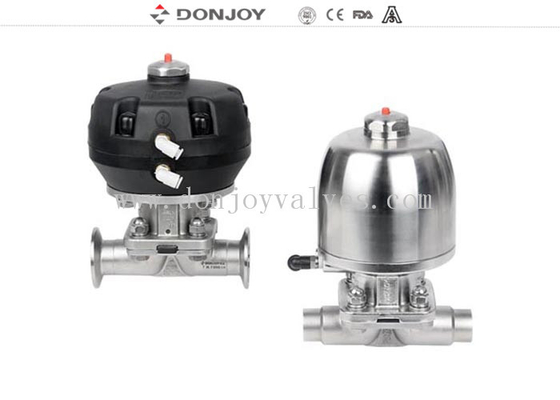

5.      دسته پلاستیکی

6.      دسته استیل ضد زنگ

7.      محرک استیل ضد زنگ

8.      شیر دیافراگمی برقی

9.      محرک پلاستیکی

10.     بدنه: ریخته گری / فورج

بدنه شیر:
بدنه فورجخالی از طریق یک قطعه شمش استیل ضد زنگ است، در فرآیند فورج، همراه با فورج در دمای بالا، از طریق تغییر شکل خالی اکستروژن، از طریق فورج پس از چگالی بدنه بالاتر، ساختار یکنواخت تر است، بدون سوراخ ماسه و سایر ناخالصی ها. سپس از طریق مرکز پردازش، ماشینکاری با دقت بالا را انجام دهید.

بدنه ریخته گریتوسط مدل موم پارافین قالب ساخته شده است، نفوذ مدل موم پارافین در سرامیک، به طوری که سطح مدل موم کل بدنه یک لایه سرامیک قوی تشکیل دهد. مدل موم را ذوب کنید، سپس وارد ذوب محلول استیل ضد زنگ شوید، پس از خنک شدن ظاهر سرامیک را از بین ببرید، بدنه خالی ساخته می شود. اندازه ریخته گری بسیار دقیق است، ظاهر بیرونی صاف، تمیز و مرتب است.

اصول عملکرد

1. دیافراگم آب بندی بدنه و همچنین آب بندی نشیمنگاه را فراهم می کند. هیچ مسیری به محیط بیرون وجود ندارد، بنابراین برای فرآیندهای آسپتیک مناسب است

2. هنگامی که شیر بسته می شود، یک پد فشار که از دیافراگم پشتیبانی می کند به سمت سطح آب بندی روی بدنه حرکت می کند. هنگامی که صفحه فشار حرکت می کند، دیافراگم خم می شود و به سمت ناحیه نشیمنگاه در مرکز بدنه رانده می شود و در نتیجه مسیر جریان از طریق بدنه بسته می شود.

3. رابطه متقابل بدنه با صفحه فشار از فشرده سازی بیش از حد دیافراگم جلوگیری می کند

4. شیر می تواند عملکرد دستی و تاپ های کنترل عملکرد پنوماتیک شیر برقی باشد

گواهی شیر دیافراگمی

1. تمام رزین های مصنوعی و مواد افزودنی با گواهی FDA مطابقت دارند.

2. ترکیب شیمیایی مواد، خواص فیزیکی و فرآیند تولید مستند شده است.

3. 3-a سازگاری احراز هویت

4. CE-PED/97/23/EC

5. EN 10204-3.1

کاربردها:

شیرهای دیافراگمی، که به صورت دستی یا پنوماتیکی کار می کنند، به طور خاص برای استفاده در فرآیندهای بهداشتی و آسپتیک در صنایع دارویی طراحی شده اند.

این شیر برای کنترل جریان و همچنین کنترل باز/بسته عالی است.

شیرهای دیافراگمی در مقایسه با سایر شیرها در ویژگی جریان بهتر هستند. تمیز کردن آن آسان تر است و برای پردازش مواد با ذرات بهتر است. پدیده جیب هوا در هنگام استفاده از کنترل جریان نادر است.

ترکیب شیر دیافراگمی چند پورت

پیکربندی SPA و پیکربندی GMP

نقشه های محصول


برچسب: شیرهای بهداشتی، شیر داروخانه، شیر دیافراگم
