4 Inch SS 316L Manual Multi port Sanitary Diaphragm Valve U - B Tee Type with Sample valve

نام تجاری:	Donjoy
شماره مدل:	NO.VGM0S2, NO.UC-H
مقدار تولیدی:	Negotiation
قیمت:	قابل مذاکره
جزئیات بسته بندی:	carton box
شرایط پرداخت:	T/T, LC, Credit Card

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

CE,3A,FDA

Product Name:

U - B Tee diaphragm valve

Materials:

SS316L / 1.4404

Size:

DN25 - DN100

Operation:

Plastic hand wheel

Connection:

Clamp

Gasket:

EPDM + PTFE

Position of diaphragm valve:

On upper position

Number of diaphragm valve:

Be optional

برجسته کردن:

diaphragm check valve,3 way diaphragm valve

3 way diaphragm valve

توضیح محصول

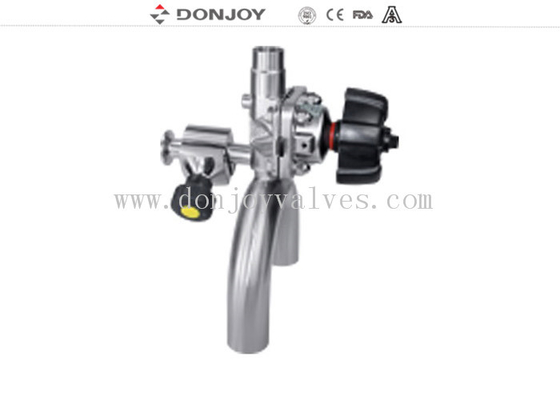

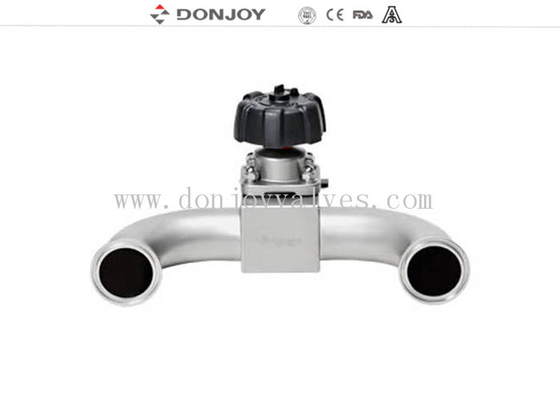

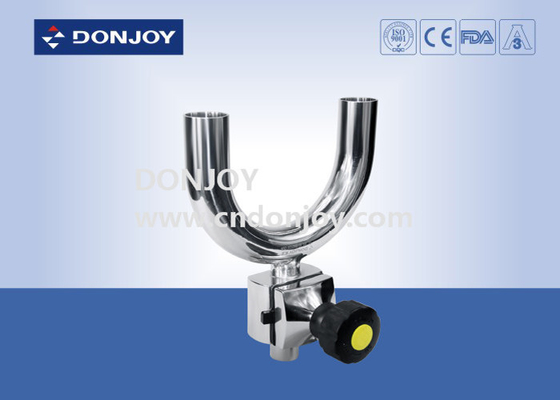

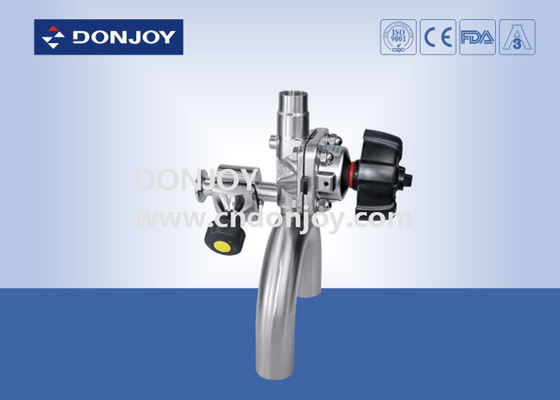

4 Inch SS 316L Manual Multi port Sanitary Diaphragm Valve U - B Tee Type

Three way valve+ Sampling valve, designed to optimize dead angle, but there are special needs of small branch pipe for the big pipe, ideal straight pipes ≥DN50,export Branches and seat 1/2"-3/4"

Descriptions

Diaphragm valves, manually or pneumatically operated, are specifically designed for use on hygiene and aseptic processes in the pharmaceutical industries.

The valve is excellent for flow control as well as open/close control.

The diaphragm valves are better in feature of flow in comparison with other valves. It is eaiser to clean up and better to process the substance with particles. The phenomenon of air pocket is

rare during application of flow control.

Specifications

Product Name:	Manual Multi port Sanitary Diaphragm Valve U - B Tee Type
Valve Body Material:	SS316L
Seal Material:	Single sillcone gasket/ Adhesive PTFE+EPDM/Two pieces PTFE+EPDM
MaxWorking Pressure:	6 to 10Bar(depending on diaphragm)
Max.WorkingTemperature:	-30 degree c to 130 degree C (depending on diaphragm)
Availably size:	1''-4'', DN25-DN100
Availably connection:	Clamp / welding / thread / special connection
Availably standard:	3A / BPE / DIN / ISO / IDF
Operated:	Manual,Pneumatic
Availably structure:	Straight, tee, U-type, tank bottom
Control:	Smart valve positioner / C-TOP control / position sensor
Certificate:	3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
Application scope:	Dairy,food, beverage, pharmacy, cosmetic, etc
Direction of valve:	Be upward
Number of port:	Multi-port direction

Valve Body:

Forging body blank is through a piece of stainless steel ingot, in the forging process, alongwith the high temperature forging provide, through extrusion blank shape change, through the forging after bodydendity higher, the structure is more uniform, no sand hole and other impurities. Then through theprocessing center carry on the high precision machining.

Casting body is made by the mould paraffin wax model, paraffin wax model infiltratiion in ceramic, to letthe whole body wax mold surface form a layer of strong ceramic. Melt wax modl,then into the melting ofthe stainless steel solution, after cooling knock off the appearance of ceramic, blank body is made up.Casting size is very accurate, the outward apperance is smmoth, clean and tidy.

Pneumatic Operation

1. Didaphragm valve with Positioner/Process Controller(IL-TOP)

2. Diaphragm valve with Control Unit(C-Top)

3. Valve position Regulator

4. Position Sensor Module

5. Stainless steel actuator

6. Plastic Actuator

Electric Operation

7. Electric Diaphragm valve

Manual Operation

8. Plastic Handle

9. Stainless steel handle

Valve Body Material

10. Body: Casting / Forging

Diaphragm :

Single Seal : For EPDM the temperature range about -10 to 120degree, And it is suitable for use in vacuum environment

EPDM+PTFE (Adhesive) : Temperature is the same with Single sea, But For the PTFE diaphragm with high chemical resistance, High Stability, Good Flexibility, Long life,high Sealing, No cold Degeneration.It also can use for Steam disinfection System.

EPDM+PTFE(Separate), The Max Temperature can suffer 150 degree can can work in bad conditions

And when you asked the quotation and didn’t mark the request, we will provide the EPDM+PTFE(Adhesive) one

About the treatment : If for mechanical polished : Ra about 0.3 um , If electric polished : Ra about 0.25um. Also can according customer request

Product drawings

Product display
