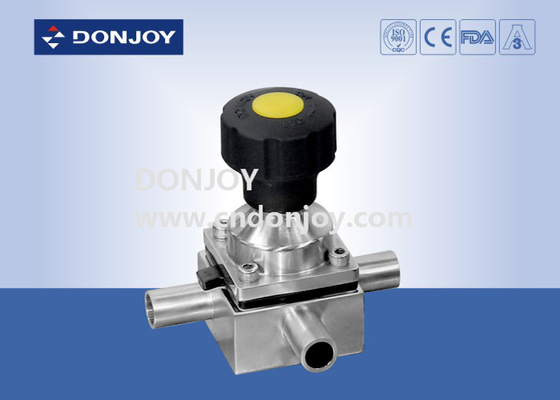

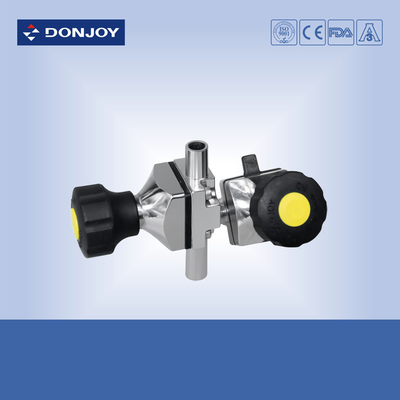

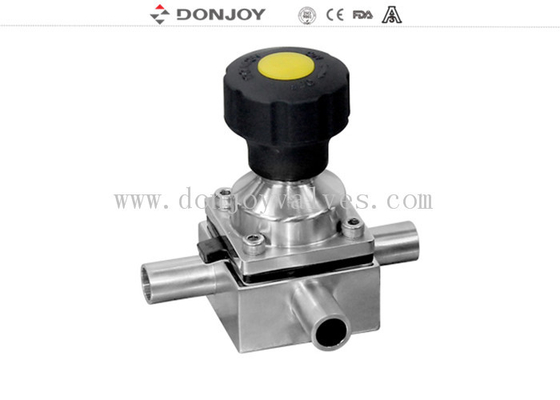

SS 316L پلاستیکی دستی مینی سه راه دریچه دیافراگم با 3دروازه ها، نوک های جوشیده شده
مشخصات
|
نام محصول:
|
SS 316L پلاستیکی دستی مینی سه راه دریچه دیافراگم با 3دروازه ها، نوک های جوشیده شده
|
|
ماده بدن شیر:
|
1.4404/316L/ASME BPE 316L/1.4435 ((بدن جعل)
|
|
مواد مهر:
|
بسته بندی یک قطعه/ پی تی اف ای+EPDM چسبنده/دو قطعه
PTFE+EPDM
|
|
حداکثر فشار کاری:
|
10بار
|
|
حداکثر دمای کار:
|
-30 درجه تا 130 درجه سانتیگراد
|
|
اندازه موجود:
|
1'-4'، DN25-DN100
|
|
اتصال در دسترس:
|
کلیمپ / جوش / رشته / اتصال ویژه
|
|
عملیات:
|
چرخ دستی پلاستیکی
|
|
چرخ دست:
|
فولاد ضد زنگ یا پلاستیک اختیاری است
|
|
استاندارد موجود:
|
3A/BPE/DIN/ISO/IDF
|
|
استفاده شده:
|
دستي، پنوماتيک
|
|
ساختار موجود:
|
راست، تی، نوع U، پایین مخزن
|
|
کنترل:
|
موقعیت سنج هوشمند دریچه / کنترل C-TOP / حسگر موقعیت
|
|
گواهی:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
دامنه کاربرد:
|
محصولات لبنی، مواد غذایی، نوشیدنی ها، داروخانه ها، لوازم آرایشی و غیره
|
|
جزئیات بسته بندی:
|
بسته بلبل برای هر دریچه. بسته بندی خارج از کارتون یا جعبه های پلائیوود. یا به عنوان درخواست مشتریان.
|
|
جزئیات تحویل:
|
معمولاً ظرف 20 روز بعد از دریافت پیش پرداخت T/T.
|
درخواست ها
دریچه های دیافراگم، به صورت دستی یا پنوماتیک کار می کنند، به طور خاص برای استفاده در فرایندهای بهداشتی و بی عمل در صنایع داروسازی طراحی شده اند.
شیر برای کنترل جریان و همچنین کنترل باز / نزدیک بسیار عالی است.
دریچه های دیافراگم در مقایسه با دریچه های دیگر از نظر جریان بهتر هستند. تمیز کردن آن آسان تر و پردازش مواد با ذرات بهتر است.پدیده جیب هوا در هنگام استفاده از کنترل جریان نادر است.
عملکرد پنوماتیک
1. دریچه دیدافراگم با موقعیت دهنده / کنترل کننده فرآیند ((IL-TOP)
2. دریچه دیافراگم با واحد کنترل ((C-Top)
3. تنظیم کننده موقعیت شیر
4ماژول حسگر موقعیت
5. محرک فولاد ضد زنگ
6. اکتواتور پلاستیکی
کار برقی
7. دریچه دیافراگم الکتریکی
کار دستی
8دسته پلاستیکی
9دستگير از فولاد ضد زنگ
مواد بدن شیر
10بدن: ریختن / جعل
اصول عملیاتی
1. دیافراگم مهر و موم بدن و همچنین مهر و موم صندلی را فراهم می کند. راه هایی برای محیط خارج وجود ندارد، بنابراین برای فرآیندهای بی عمل مناسب است
2هنگامی که شیر بسته می شود، یک پد فشار که از دیافراگم پشتیبانی می کند به سمت سطح مهر و موم بدن حرکت می کند.هنگامی که صفحه فشار حرکت می کند دیافراگم خم می شود و به ناحیه صندلی در مرکز بدن فشار می آورد و در نتیجه مسیر جریان را از طریق بدن بسته می کند.
3رابطه بین بدن و صفحه فشار مانع از فشرده سازی بیش از حد دیافراگم می شود.
4. این شیر می تواند کنترل دستی و کنترل پنوماتیک باشد
گواهی دریچه دیافراگم
1تمام رزين هاي مصنوعي و افزونه ها با گواهينامه FDA مطابقت دارند.
2ترکیب شیمیایی مواد، خواص فیزیکی و فرآیند تولید مستند است.
3.3ـ سازگاری
4.CE-PED/97/23/EC
5.EN 10204-31
دیافراگم دریچه
1. EPDM+PTFE ((چسب)قرص دیافراگم مقاومت شیمیایی بالا، ثبات بالا، انعطاف پذیری خوب، عمر طولانی، مهر و موم بالا، هیچ کد انحطاط و تحت تاثیر نوسانات دمای عملکرد عالی،اینکه آیا چرخه حرارتی است، چرخه سرد، یا سیستم ضد عفونی کننده بخار.
خشکی: 1-3" DN20-DN80
دما: 20 تا 120 درجه
2. EPDM + PTFE (تفاوت) می تواند تحمل دیافراگم را کاهش دهد و عمر خدمت دیافراگم را طولانی کند
خشکی: 1-4 "، DN20-DN100
دما: 20 تا 150 درجه
3 مهر و موم واحد (EPDM / سیلیکون / FPM) ، دیافراگم لاستیکی یک لایه از لایه فیبر ولکان شده را در خود جای داده است تا خواص مکانیکی آن را افزایش دهد، سپس دیافراگم در فشار و درجه حرارت استقرار مهر و موم بالا را دارد،تقویت سخت شدن فیبر در بولت فولاد ضد زنگ، به منظور اطمینان از پیوند بهتر لاستیک و فلز با هم. بنابراین مناسب برای استفاده در محیط خلاء است.
خشکی: 1-4 "، DN20-DN100
دما: -10 تا 120 درجه
4گشایش دیافراگم کوچک (EPDM، سیلیکون، FPM، EPDM+PTFE)
اندازه گشایی: 1/4 "-3/4" DN6-DN15
دما: 20 تا 150 درجه
درمان سطح:
1برای پولیش مکانیکی: Ra<0.5μm در داخل، خارج: از 1-4" با شسته شدن شن و ماسه، کمتر از 1" با پولیش آینه ای
اگر به اطلاعات بیشتری نیاز دارید، لطفاً مستقیماً با ما تماس بگیرید.
برچسب: دریچه های دونجوی، دریچه های دیافراگم، دریچه های BPE
