شیر دیافراگمی بهداشتی

DONJOY Sanitary Diaphragm Valve /Three T port valve with Welding Ends with plastic Handle

همه دسته بندی

اتصالات بهداشتی استیل ضد زنگ

تماس با ما

Ms. Jasmine Zhuang

donjoy01@cndonjoy.com

86-18967799769

حالا تماس بگیرید

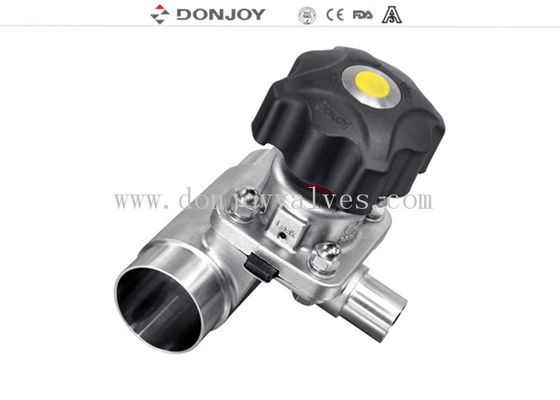

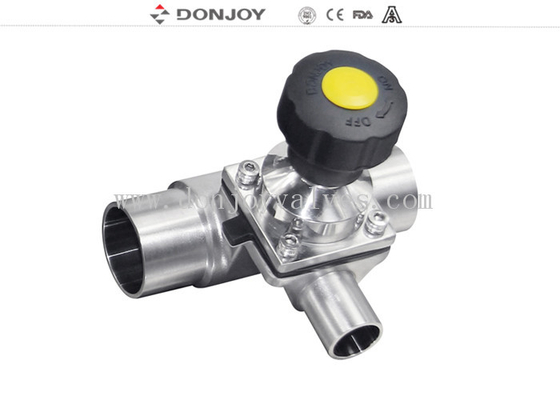

DONJOY Sanitary Diaphragm Valve /Three T port valve with Welding Ends with plastic Handle

نام تجاری:	Donjoy
شماره مدل:	NO. MINI-VGM0S2,
مقدار تولیدی:	Negotiation
قیمت:	قابل مذاکره
جزئیات بسته بندی:	carton box
شرایط پرداخت:	T/T, LC, Credit Card

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

CE,3A,FDA

Product Name:

Mini Three-port diaphragm valve

Operation:

Manual or pneumatic

Connection:

welding, clamp, thread

Application:

dairy, food, beverage, cosmestic, etc

Valve body:

direct-way

Standard:

3A/ BPE/ FDA

Certificate:

CE, 3A, ISO

Polished:

Mechanical SF1, Electric

برجسته کردن:

diaphragm check valve,sanitary sample valve

sanitary sample valve

توضیح محصول

DONJOY Sanitary Diaphragm Valve /Three T port valve with Welding Ends with plastic Handle

Various configuration of Diaphragm valve

1. Didaphragm valve with Pisitioner / Process Controller (IL-TOP)

2. Diaphragm valve with Control Unit (C-Top)

3. Valve position Regulator

4. Position Sensor Module

5. Plastic Handle

6. Stainless steel handle

7. Stianless steel acutor

8. Electric Diaphragm valve

9. Plastic Acutor

10. Body: Casting / Forging

Applications

Manually operated diaphragm valve is specifically designed for use on hygiene and aseptic processes in the pharmaceutical industries.

The valve is excellent for flow control as well as for open/close duties.

The diaphragm valve is better in feature of flow in comparison with other valves. It si eaiser to clean up and better to process the sunstance with particles. The phenomenon of air pocket is rare during application of flow control.

Operating Principles

The diaphragm provides the body seal as well as the seat seal. There are no paths to the outside environment so it's suitable for aseptic processes.

When the valve is closed a pressure pad which supports the diaphragm moves towards the sealing face on the body.When the pressure plate moves the diaphragm flexes and is forced down onto the seat area in the centre of the body thus closing off flow path through body.The inter relationship of body to the pressure plate prevents over compression of the diaphragm.

Specifications

Product Name:	Mini-type SS 316L Multiport Sanitary Diaphragm Valve Three-port valve with Welding Ends
Valve Body Material:	SS316L
Seal Material:	Single sillcone gasket/ Adhesive PTFE+EPDM/Two pieces PTFE+EPDM
Max Working Pressure:	6-8 Bar(depending on diaphragm)
Max.Working Temperature:	-30 to 150 degree C
Available size:	1/4”-3/4”, DN6-DN15
Available connection:	Clamp/weld/thread/special connection
Available standard:	3A/BPE/DIN/ISO/IDF
Operated:	Manual,Pneumatic
Available structure:	Straight, tee, U-type, tank bottom
Control:	Smart valve positioner / C-TOP control / position sensor
Certificate:	3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
Suitable scope:	For processing dairy,food, beverage, pharmacy etc
Valve body craft:	Casting or Forging
Position Sensor:	Optional
Packaging Details:	Bubble pack for each valve. Outside packing are carton or plywood cases. Or as per the request of customers.
Delivery details:	Usually within 20 days after receiving T/T down payment.

Packaging Details

Bubble pack for each valve.

Outside packing are carton or plywood cases.

Or as per the request of customers.

Delivery details

Usually within 20 days after receiving T/T down payment.

Product drawing

DONJOY Sanitary Diaphragm Valve /Three T port valve with Welding Ends with plastic Handle 0

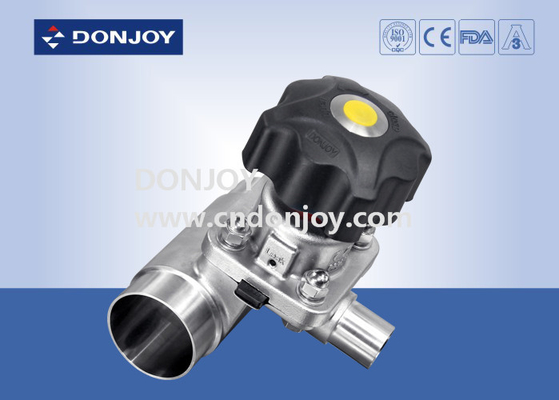

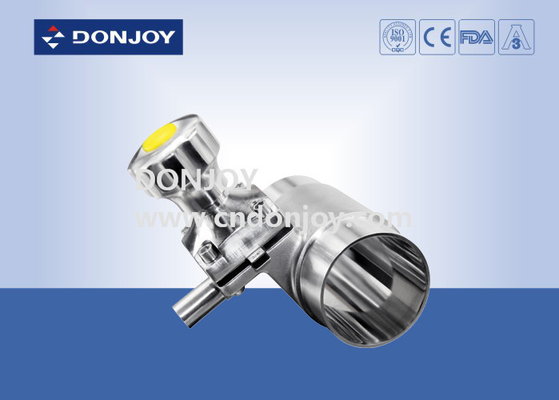

Product display

DONJOY Sanitary Diaphragm Valve /Three T port valve with Welding Ends with plastic Handle 1
