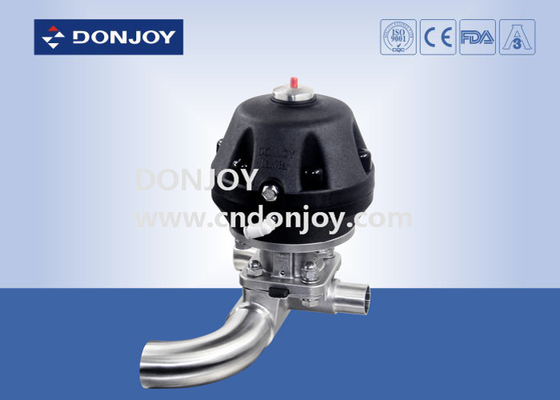

دریچه دیافراگم پلاستیکی پنوماتیک نوع U با توجه به ASME BPE

شیر دیافراگمی پنوماتیک پلاستیکی U شکل سه راهی مطابق با ASME BPE

مشخصات فنی


شرح
پیکربندی های مختلف شیر دیافراگمی

عملکرد پنوماتیکی

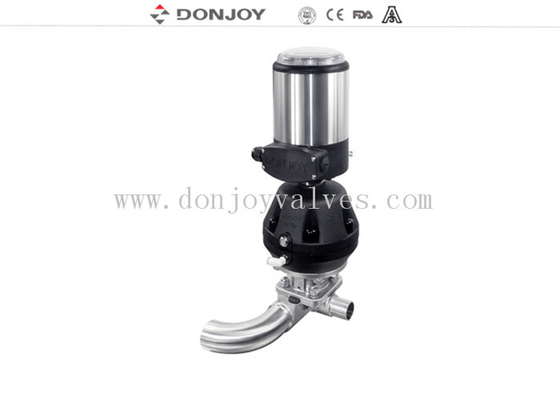

1. شیر دیافراگمی با موقعیت‌دهنده/ کنترل‌کننده فرآیند (IL-TOP)
2. شیر دیافراگمی با واحد کنترل (C-Top)  Mimi C top
3. تنظیم کننده موقعیت شیر
4. ماژول سنسور موقعیت
5. محرک استیل ضد زنگ

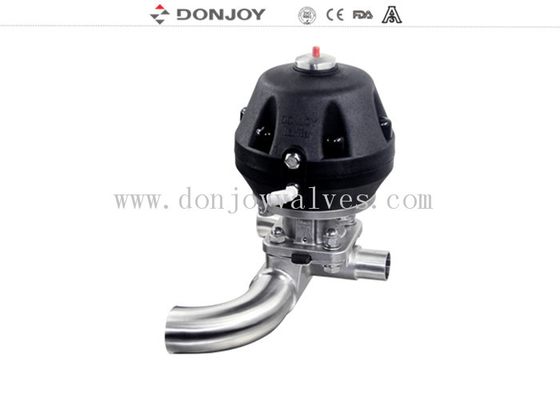

6. محرک پلاستیکی

عملکرد الکتریکی
7. شیر دیافراگمی برقی

عملکرد دستی
8. دسته پلاستیکی`
9. دسته استیل ضد زنگ

جنس بدنه شیر
10. بدنه: ریخته گری / آهنگری

کاربردها:
شیرهای دیافراگمی، که به صورت دستی یا پنوماتیکی کار می کنند، به طور خاص برای استفاده در فرآیندهای بهداشتی و آسپتیک در صنایع دارویی طراحی شده اند.
این شیر برای کنترل جریان و همچنین کنترل باز/بسته عالی است.
شیرهای دیافراگمی در مقایسه با سایر شیرها در ویژگی جریان بهتر هستند. تمیز کردن آن آسان تر است و برای پردازش مواد با ذرات بهتر است. پدیده جیب هوا در هنگام استفاده از کنترل جریان نادر است.

بدنه شیر:
بدنه آهنگریخالی از یک شمش فولادی ضد زنگ است، در فرآیند آهنگری، همراه با آهنگری با دمای بالا، از طریق تغییر شکل خالی اکستروژن، از طریق آهنگری پس از چگالی بدنه بالاتر، ساختار یکنواخت تر است، بدون سوراخ ماسه و سایر ناخالصی ها. سپس از طریق مرکز پردازش، ماشینکاری با دقت بالا را انجام دهید.

بدنه ریخته گریتوسط مدل موم پارافین، مدل موم پارافین نفوذ در سرامیک ساخته شده است، تا سطح قالب موم کل بدنه یک لایه سرامیک قوی تشکیل دهد. قالب موم را ذوب کنید، سپس وارد ذوب محلول فولاد ضد زنگ شوید، پس از خنک شدن ظاهر سرامیک را از بین ببرید، بدنه خالی ساخته شده است. اندازه ریخته گری بسیار دقیق است، ظاهر بیرونی صاف، تمیز و مرتب است.

اصول عملکرد

1. دیافراگم آب‌بند بدنه و همچنین آب‌بند نشیمنگاه را فراهم می کند. هیچ مسیری به محیط بیرون وجود ندارد، بنابراین برای فرآیندهای آسپتیک مناسب است

2. هنگامی که شیر بسته می شود، یک پد فشار که از دیافراگم پشتیبانی می کند به سمت سطح آب‌بندی روی بدنه حرکت می کند. هنگامی که صفحه فشار حرکت می کند، دیافراگم خم می شود و به سمت ناحیه نشیمنگاه در مرکز بدنه رانده می شود و در نتیجه مسیر جریان را از طریق بدنه می بندد.

3. رابطه متقابل بدنه با صفحه فشار از فشرده سازی بیش از حد دیافراگم جلوگیری می کند

4. شیر می تواند عملکرد دستی و تاپ های کنترل عملکرد پنوماتیکی شیر برقی باشد

گواهینامه شیر دیافراگمی

1. تمام رزین های مصنوعی و مواد افزودنی با گواهی FDA مطابقت دارند.

2. ترکیب شیمیایی مواد، خواص فیزیکی و فرآیند تولید مستند شده است.

3. 3-a سازگاری احراز هویت

4. CE-PED/97/23/EC

5. EN 10204-3.1

دیافراگم شیر

1. EPDM+PTFE (چسبی)قرص دیافراگم دارای مقاومت شیمیایی بالا، پایداری بالا، انعطاف پذیری خوب، عمر طولانی، آب‌بندی بالا، عدم تخریب کد و تحت تأثیر نوسانات دما عملکرد عالی است، چه چرخه حرارتی، چرخه سرد یا سیستم ضدعفونی با بخار.

مشخصات: 1-3 اینچ، DN20-DN80

دما: -20 تا 120 درجه

2. EPDM+PTFE (جداگانه) می تواند تحمل دیافراگم را کاهش داده و عمر مفید دیافراگم را افزایش دهد

مشخصات: 1-4 اینچ، DN20-DN100

دما: -20 تا 150 درجه

3 آب‌بند تکی (EPDM/SILICONE/FPM)، دیافراگم لاستیکی یک لایه از الیاف ولکانیزه شده را در خود جای داده است که خواص مکانیکی آن را افزایش می دهد، سپس دیافراگم در فشار و دما دارای پایداری آب‌بندی بالا است، تقویت الیاف در پیچ فولادی ضد زنگ سخت می شود، تا از پیوند بهتر لاستیک و فلز با هم اطمینان حاصل شود. بنابراین برای استفاده در محیط خلاء مناسب است.

مشخصات: 1-4 اینچ، DN20-DN100

دما: -10 تا 120 درجه

4. واشر دیافراگم مینی (EPDM، SILICONE، FPM، EPDM+PTFE)

مشخصات: 1/4 اینچ-3/4 اینچ، DN6-DN15

دما: -20 تا 150 درجه

تصفیه سطح:

1. برای پولیش مکانیکی: Ra داخلی <0.5 میکرومتر، بیرون: از 1-4 اینچ سندبلاست، زیر 1 اینچ با پولیش آینه ای

اگر به اطلاعات بیشتری نیاز دارید، لطفاً مستقیماً با ما تماس بگیرید.
