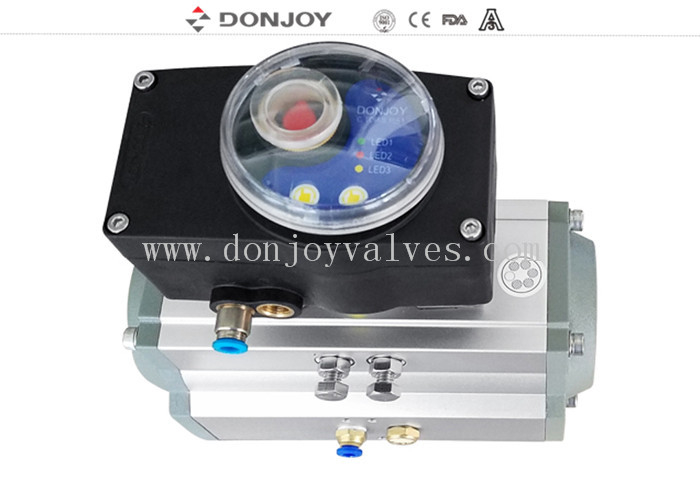

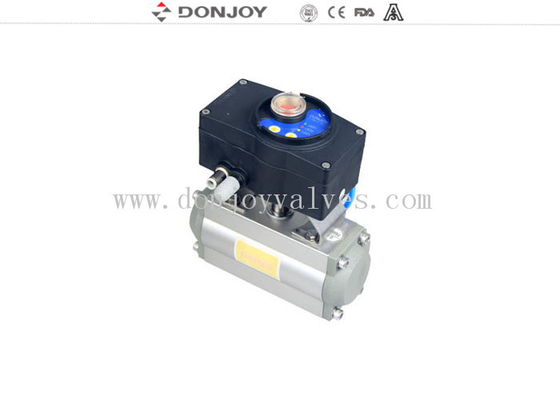

عملگر آلومینیومی با واحد کنترل هوشمند C TOP-1561 برای بازخورد PLC
ویژگی فنی
1 ورودی: PNP24VDC
2. خروجی بازخورد: PNP DC24V & 4-20mA
3. منبع تغذیه: DC24V ± 10٪
4. ارتباط باس: AS-I BUS
5. دقت: دقت موقعیت یابی مجدد ≤ 0.2٪
6. تنظیم: عملکرد تنظیم خودکار با یک دکمه
7. حالت عملکرد: عملکرد دستی/خودکار
8. عملکرد تشخیص نشت
9. نمایشگر: دو بخش رنگ روشن باز: سبز/قرمز، بسته: قرمز/سبز
10. محدوده ضربه: 0-180 درجه
مشخصات
|
نام محصول
|
موقعیت یاب شیر هوشمند
|
|
محیط
|
هوای فشرده روغن کاری شده، گازهای ورودی
|
|
حداکثر دمای کار
|
70 درجه سانتیگراد
|
|
فشار کاری
|
1.5 بار - 7 بار (22PSI تا 102PSI)
|
|
اتصال دهنده
|
G1/8"
|
|
سطح حفاظت
|
IP67
|
|
جریان هوا
|
200NL
|
|
ویژگی
|
عملگر پنوماتیکی با عملکرد دوگانه
|
|
ساختار
|
می تواند با سنسور موقعیت باشد
|
|
ضربه
|
180 درجه
|
|
حداکثر واحدهای C - TOP
|
31 واحد C - TOP
|
|
کابل اتصال
|
2 متر
|
|
AS-I BUS
|
حداکثر طول: 1 متر
|
کاربردها
C - TOP یک کنترل کننده پنوماتیکی است که برای اطمینان از کنترل بهینه شیر طراحی شده است.
با اکثر سیستم های اتوماتیک PLC سازگار است. در صنعت غذا، نوشیدنی، داروخانه،
می تواند بر روی انواع شیرهای پنوماتیکی مانند شیر ضد مخلوط، شیر پروانه ای، شیر توپی، شیر دیافراگمی، شیر معکوس و شیر کروی و غیره نصب شود.
طراحی و ویژگی ها
اتصال سنسورها با شیر برقی (عملگر) به راحتی، سریع و اقتصادی توسط AS - I BUS.
از آنجایی که کابل ها تا حد زیادی کاهش یافته اند، نصب و راه اندازی راحت تر می شود.
علاوه بر این، زمان شروع کوتاه می شود و از برخی مشکلات پنهان در نصب می توان اجتناب کرد. قطعات مشابه C - TOP استاندارد هستند. تنها قسمت تغییر یافته، کارت داخلی است. کانکتور جایگزین عایق AS - I و خود کانکتور کابل.
واحد کنترل شیر C - TOP - - 2014
نسخه تنظیم جابجایی
|
مدل
|
سنسور
|
شیر برقی |
قدرت
|
اتصال
|
یادداشت
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
اتصال کابل
|
عملکرد تک
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
اتصال کابل
|
عملکرد دوگانه
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
اتصال کابل
|
سه اثر (شیر ضد مخلوط)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
عملکرد تک
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
عملکرد دوگانه
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
سه اثر (شیر ضد مخلوط)
|
نسخه تنظیم مکانیکی
|
مدل
|
سنسور
|
شیر برقی |
قدرت
|
اتصال
|
یادداشت
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
اتصال کابل
|
عملکرد تک
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
اتصال کابل
|
عملکرد تک
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
اتصال کابل
|
عملکرد دوگانه
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
اتصال کابل
|
سه اثر (شیر ضد مخلوط)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
عملکرد تک
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
عملکرد تک
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
عملکرد دوگانه
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
سه اثر (شیر ضد مخلوط)
|
سوالات متداول
س1: آیا شما کارخانه هستید یا شرکت تجاری؟
ج1: ما کارخانه هستیم. و ما انواع محصولات را داریم.
س2: کارخانه شما در کجا واقع شده است؟ چگونه می توانم از آنجا بازدید کنم؟
ج2: کارخانه ما در شهر ونژو، استان ژجیانگ، چین واقع شده است
از شما دعوت می کنیم برای مذاکرات تجاری از کارخانه ما دیدن کنید. لطفاً ابتدا از طریق ایمیل یا تلفن با کارکنان ما تماس بگیرید. ما یک قرار ملاقات می گذاریم و ترتیبات لازم را برای تحویل شما انجام می دهیم.
س3: آیا کارخانه شما می تواند نام تجاری ما را روی محصول چاپ کند؟
ج3: کارخانه ما می تواند آرم مشتری را با لیزر روی محصولات چاپ کند.
س4: گارانتی محصولات چقدر است؟
ج4: 1 سال، اما شامل قطعات فرسوده سریع، مانند O-ring نمی شود
س5: آیا می توانیم از پی پال برای نمونه ها استفاده کنیم؟ آیا هزینه اضافی دارد؟
ج5: متاسفیم ما فقط TT را قبول می کنیم.
س6: آیا برای نمونه ها یا حمل و نقل هزینه ای دریافت می کنید؟
ج6: طبق سیاست شرکت ما، مشتریان باید برای آنها پرداخت کنند، ما هزینه نمونه را در سفارش رسمی به شما باز می گردانیم.
