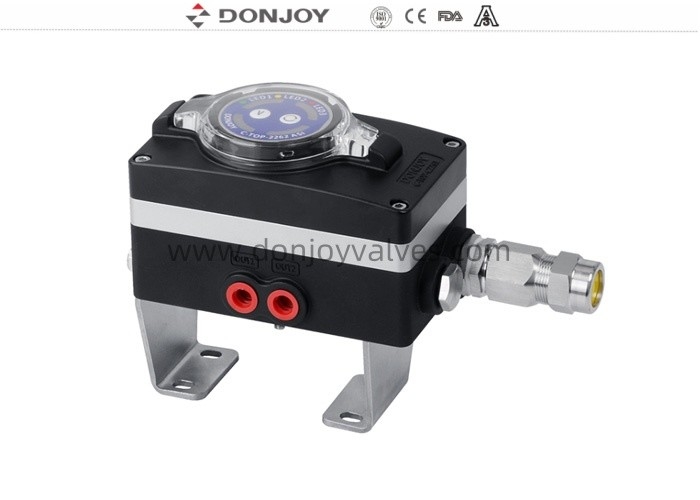

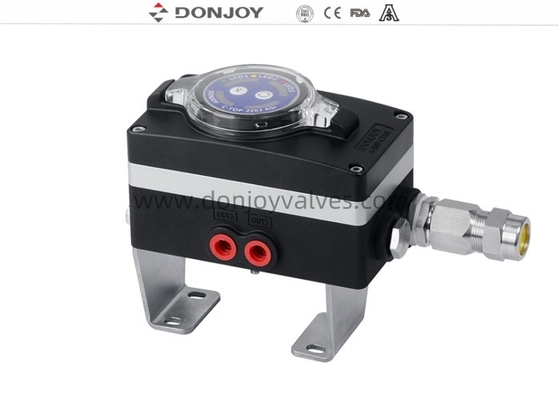

DONJOY کنترل شیر C-TOP-2262-PNP/ASI

توضیحات کنترل ولو DONJOY TOP C-TOP-2262:

Donjoy C-TOP-2262 یک هد کنترل پنوماتیک جدید است که برای کنترل فرآیند ولو طراحی شده است. این دستگاه با اکثر سیستم های اتوماسیون PLC یا DCS (کنترل کننده منطقی قابل برنامه ریزی) سازگار است و دارای ارتباط دیجیتال می باشد. شامل انتقال سیگنال، نشانگر موقعیت و کنترل ولو برای کنترل انواع ولوهای فرآیندی است. با نسخه های متعدد و پشتیبانی از سیگنال PNP، DCS، IO-Link، AS-I BUS.
فناوری کنترل ولو DONJOY بیش از 20 سال سابقه تحقیق و توسعه و تولید دارد و به نسل چهارم به روز شده و تکرار شده است. در عین حال، مجموعه کاملی از فناوری های کنترل ولو شامل واحدهای کنترل ولو، دستگاه های بازخورد موقعیت ولو و موقعیت یاب های ولو تشکیل شده است:

توضیحات نسخه CTOP-2262

C-TOP-2262 یک طراحی ضد انفجار ذاتاً ایمن با گواهینامه ATEX است

-تنظیم خودکار تک دکمه ای

-عملکرد ضد نشتی ولو
-عملکرد بازخورد عیب ولو
-موقعیت های مختلف ولو، چراغ های LED با رنگ های متفاوت را نمایش می دهند
-بازخورد سیگنال: PNP NPN کنتاکت پسیو 4-20mA
-ارتباط باس: IO-Link; AS-IV3.0
-منبع تغذیه: DC24V ±10%
-کورس: 60 میلی متر؛ 30 میلی متر
-دقت موقعیت ولو را می توان در محل تنظیم کرد: 0.2 میلی متر، 0.5 میلی متر، 1 میلی متر، 2 میلی متر، 3 میلی متر
-رنگ بالا و پایین را می توان در محل تنظیم کرد
مشخصات C-TOP-2262-PNP

ورودی: سیگنال دیجیتال DC 24V+(PNP)

خروجی: سیگنال دیجیتال NPN یا PNP (پارامترهای خاص به ورودی مشترک بستگی دارد)
مشخصات C-TOP-2262-IO-Link

ارتباط رابط IO-Link V1.1

کنترلر C-TOP-2262-IO-link یک هد کنترل پنوماتیک است که در بالای یک محرک ولو پنوماتیک نصب می شود. این دستگاه با ایستگاه اصلی رابط IO-link با استانداردهای بین المللی سازگار است. این دستگاه شامل انتقال سیگنال، نمایشگر موقعیت LED، کنترل باز و بسته شدن ولو و سایر عملکردها می باشد. رنگ و دقت موقعیت چراغ LED موقعیت را می توان از طریق سند IODD مطابق با شرایط کاری یا ترجیحات کاربر بازنشانی کرد. روش تنظیم بسیار ساده است. "کامپیوتر یا PLC همراه با توضیحات فایل IODD" قابل دستیابی است.

دیاگرام اتصال AS-I
