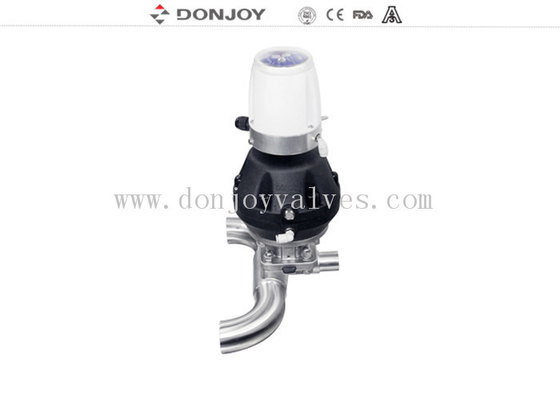

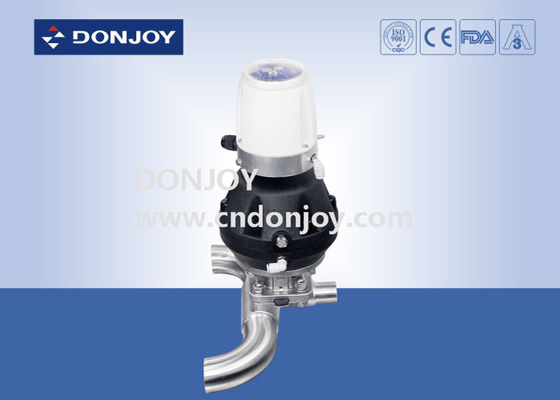

SS316 L Clamp U - C Tee شیر دیافراگم بهداشتی DN25 -اندازه DN100 با C-TOP
مشخصات
|
نام محصول:
|
316 L SS Clamp U-C Tee دریچه دیافراگم
|
|
ماده بدن شیر:
|
SS316L
|
|
مواد مهر:
|
بسته بندی تک سیمکونی/ چسب PTFE+EPDM/ دو قطعه PTFE+EPDM
|
|
حداکثر فشار کاری:
|
10بار
|
|
حداکثر دمای کار:
|
120 درجه سانتیگراد
|
|
اندازه موجود:
|
1'-4'، DN25-DN100
|
|
اتصال در دسترس:
|
کلیمپ / جوش / رشته / اتصال ویژه
|
|
استاندارد در دسترس:
|
3A/BPE/DIN/ISO/IDF
|
|
استفاده شده:
|
دستي، پنوماتيک
|
|
ساختار موجود:
|
راست، تی، نوع U، پایین مخزن
|
|
کنترل:
|
موقعیت سنج هوشمند دریچه / کنترل C-TOP / حسگر موقعیت
|
|
گواهی:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
دامنه کاربرد:
|
محصولات لبنی، مواد غذایی، نوشیدنی ها، داروخانه ها، لوازم آرایشی و غیره
|
|
گزینه های مدل UC:
|
UC-H، US-K
|
|
نصب:
|
برای نصب چرخ دست یا محرک پنوماتیک اختیاری است
|
توضیحات
پیکربندی های مختلف دریچه دیافراگم
1. دریچه دیدافراگم با پیسیشنر / کنترل کننده فرآیند ((IL-TOP)
2. دریچه دیافراگم با واحد کنترل ((C-Top)
3. تنظیم کننده موقعیت شیر
4ماژول حسگر موقعیت
5دسته پلاستیکی
6دستگير از فولاد ضد زنگ
7. فولاد ضد زنگ
8. دریچه دیافراگم الکتریکی
9. آکواتور پلاستیکی
10بدن: ریختن / جعل
کاربردها:
دریچه های دیافراگم، به صورت دستی یا پنوماتیک کار می کنند، به طور خاص برای استفاده در فرایندهای بهداشتی و بی عمل در صنایع داروسازی طراحی شده اند.
شیر برای کنترل جریان و همچنین کنترل باز / نزدیک بسیار عالی است.
دریچه های دیافراگم در مقایسه با دریچه های دیگر از نظر جریان بهتر هستند. تمیز کردن آن آسان تر و پردازش مواد با ذرات بهتر است.پدیده جیب هوا در هنگام استفاده از کنترل جریان نادر است.
بدن شیر:
بدن جعل کنندهخالی از طریق یک قطعه از استیل ضد زنگ است، در فرآیند جعل، همراه با دمای بالای جعل فراهم می کند، از طریق فشار تغییر شکل خالی،از طریق جعل پس از تراکم بدن بالاترسپس از طریق مرکز پردازش پردازش دقیق انجام می شود.
بدن ریخته گریتوسط قالب مدل موم پارافین ساخته شده است، مدل موم پارافین در سرامیک نفوذ می کند، تا اجازه دهد تمام سطح قالب موم بدن یک لایه از سرامیک قوی را تشکیل دهد. قالب موم ذوب،سپس به ذوب محلول فولاد ضد زنگ، پس از خنک کردن از ظاهر سرامیک، بدن خالی uo.Gasting اندازه بسیار دقیق ساخته شده است، ظاهر بیرونی یک صاف، تمیز و مرتب است.
اصول عملیاتی
1. دیافراگم مهر و موم بدن و همچنین مهر و موم صندلی را فراهم می کند. راه هایی برای محیط خارج وجود ندارد، بنابراین برای فرآیندهای بی عمل مناسب است
2هنگامی که شیر بسته می شود، یک پد فشار که از دیافراگم پشتیبانی می کند به سمت سطح مهر و موم بدن حرکت می کند.هنگامی که صفحه فشار حرکت می کند دیافراگم خم می شود و به ناحیه صندلی در مرکز بدن فشار می آورد و در نتیجه مسیر جریان را از طریق بدن بسته می کند.
3رابطه بین بدن و صفحه فشار مانع از فشرده سازی بیش از حد دیافراگم می شود.
4. این شیر می تواند کنترل دستی و کنترل پنوماتیک باشد
گواهی دریچه دیافراگم
1تمام رزين هاي مصنوعي و افزونه ها با گواهينامه FDA مطابقت دارند.
2ترکیب شیمیایی مواد، خواص فیزیکی و فرآیند تولید مستند است.
3.3ـ سازگاری
4.CE-PED/97/23/EC
5.EN 10204-31
دیافراگم دریچه
1. EPDM+PTFE ((چسب)قرص دیافراگم مقاومت شیمیایی بالا، ثبات بالا، انعطاف پذیری خوب، عمر طولانی، مهر و موم بالا، هیچ کد انحطاط و تحت تاثیر نوسانات دمای عملکرد عالی،اینکه آیا چرخه حرارتی است، چرخه سرد، یا سیستم ضد عفونی کننده بخار.
خشکی: 1-3" DN20-DN80
دما: 20 تا 120 درجه
2. EPDM + PTFE (تفاوت) می تواند تحمل دیافراگم را کاهش دهد و عمر خدمت دیافراگم را طولانی کند
خشکی: 1-4 "، DN20-DN100
دما: 20 تا 150 درجه
3 مهر و موم واحد (EPDM / سیلیکون / FPM) ، دیافراگم لاستیکی یک لایه از لایه فیبر ولکان شده را در خود جای داده است تا خواص مکانیکی آن را افزایش دهد، سپس دیافراگم در فشار و درجه حرارت استقرار مهر و موم بالا را دارد،تقویت سخت شدن فیبر در بولت فولاد ضد زنگ، به منظور اطمینان از پیوند بهتر لاستیک و فلز با هم. بنابراین مناسب برای استفاده در محیط خلاء است.
خشکی: 1-4 "، DN20-DN100
دما: -10 تا 120 درجه
4گشایش دیافراگم کوچک (EPDM، سیلیکون، FPM، EPDM+PTFE)
اندازه گشایی: 1/4 "-3/4" DN6-DN15
دما: 20 تا 150 درجه
درمان سطح:
1برای پولیش مکانیکی: Ra<0.5μm در داخل، خارج: از 1-4" با شستن شن و ماسه، کمتر از 1" با پولیش آینه
نقاشی
لطفا برای اطلاعات بیشتر از فرم اندازه در زیر مراجعه کنید.
اگر به اطلاعات بیشتری نیاز دارید، لطفاً مستقیماً با ما تماس بگیرید.
