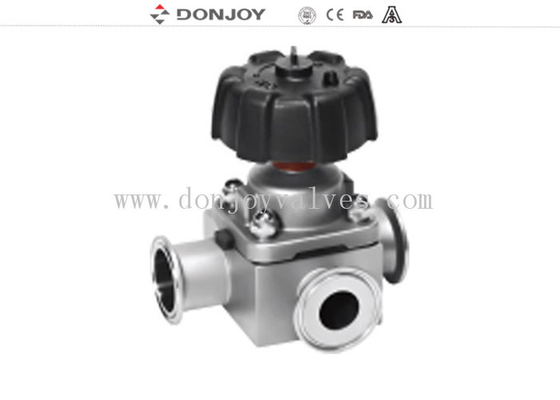

316L SS 1.5inch 3 way Clamp Sanitary Diaphragm Valve for phamacy hygienic process

نام تجاری:	Donjoy
شماره مدل:	NO.T-K
مقدار تولیدی:	Negotiation
قیمت:	قابل مذاکره
جزئیات بسته بندی:	carton box
شرایط پرداخت:	T/T, LC, Credit Card

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

CE,3A,FDA

Product Name:

Manual sanitary Tee diaphragm valve

Materials:

SS316L / 1.4404

Size:

1" - 4''

Operation:

Plastic handwheel

Connection:

Clamped

Gasket:

Single silicon / EPDM + PTFE / double piece of PTFE + EPDM

Configuration:

Multi - combination

برجسته کردن:

diaphragm check valve,3 way diaphragm valve

3 way diaphragm valve

توضیح محصول

316L SS 3 way Clamp Sanitary Diaphragm Valve for phamacy hygienic process

Specifications

Product Name:	3 way Diaphragm Valve
Valve Body Material:	SS316L
Seal Material:	Single sillcone gasket/ Adhesive PTFE+EPDM/Two pieces PTFE+EPDM
MaxWorking Pressure:	10Bar
Max.Working Temperature:	150 degree C
Availably size:	1”-4”, DN25-DN100
Availably connection:	Clamp/weld/thread/special connection
Operated:	Manual,Pneumatic
Control:	Smart valve positioner / C-TOP control / position sensor
Certificate:	3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
Application scope:	Dairy,food, beverage, pharmacy, cosmetic etc
GMP structure:	G1.1 / G1.2 / G2.1 / G2.2
SAP structure:	S1.1 / S1.2 / S2.1 / S2.2

Applications

Diaphragm valves, no matter be operated manually or pneumatically, are specialized to be used in the sanitary and aseptic process in pharmaceutical industry.
The valve is excellent for flow control as well as for ON / OFF duties.
Compared with other valves, the diaphragm valve is more easilier to be cleaned. It could process the material with particles better. And the phenomenon of cavitation is less than before during the application of flow control.

Standard
3A / BPE / DIN / ISO / IDF

Available structure
Straight, tee, U-type, tank bottom

Description
Various configuration of Diaphragm valve
1.      Didaphragm valve with Pisitioner / Process Controller (IL-TOP)
2.      Diaphragm valve with Control Unit (C - Top)
3.      Valve position Regulator
4.      Position Sensor Module
5.      Plastic Handle
6.      Stainless steel handle
7.      Stianless steel acutor
8.      Electric Diaphragm valve
9.      Plastic Acutor
10. Body: Casting / Forging

Valve Body:

Forging body blank is through a piece of stainless steel ingot, in the forging process, alongwith the high temperature forging provide, through extrusion blank shape change, through the forging after bodydendity higher, the structure is more uniform, no sand hole and other impurities. Then through theprocessing center carry on the high precision machining.

Casting body is made by the mould paraffin wax model, paraffin wax model infiltratiion in ceramic, to letthe whole body wax mold surface form a layer of strong ceramic. Melt wax modl,then into the melting ofthe stainless steel solution, after cooling knock off the appearance of ceramic, blank body is made up.Casting size is very accurate, the outward apperance is smmoth, clean and tidy.

Diaphragm :
Single Seal : For EPDM the temperature range about -10 to 120degree, And it is suitable for use in vacuum environment

EPDM+PTFE (Adhesive) : Temperature is the same with Single sea, But For the PTFE diaphragm with high chemical resistance, High Stability, Good Flexibility, Long life,high Sealing, No cold Degeneration.It also can use for Steam disinfection System.

EPDM+PTFE(Separate), The Max Temperature can suffer 150 degree can can work in bad conditions
And when you asked the quotation and didn’t mark the request, we will provide the EPDM+PTFE(Adhesive) one

About the treatment : If for mechanical polished : Ra about 0.3 um , If electric polished : Ra about 0.25um. Also can according customer request

Advantage of our Gasket

1.The valve body and the diaphragm design have a limited set of sleeves, which can be completed without professionals

2.A raised part is designed between the valve body and the diaphragm to prevent the risk of residue

3.The manual diaphragm valve is designed with a limit function to prevent the diaphragm from being damaged due to different tightening torques

4.Fully degrease valve (clean and can be used without cleaning)

5.Manual, pneumatic, electric, interchangeable without special tools and professionals

6.We have 3A, CE Certificate, FDA. And the gasket import the Denmark.

7.Long life , Through the Test it can operation about 3 million times

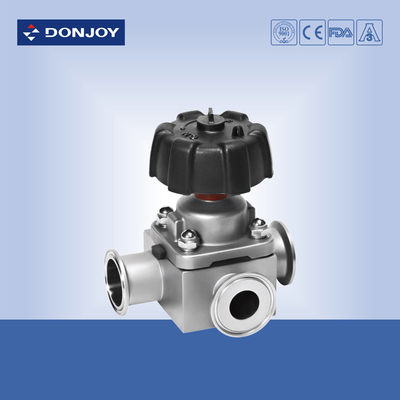

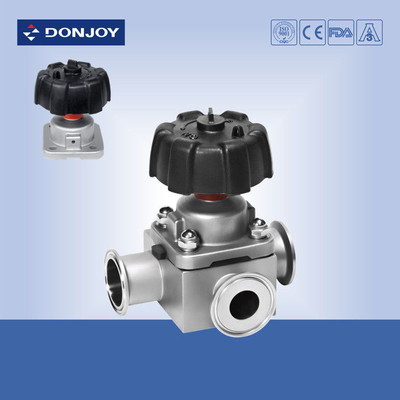

Proudct display
