بالای کنترل شیر C-TOP-2221 IO LINK

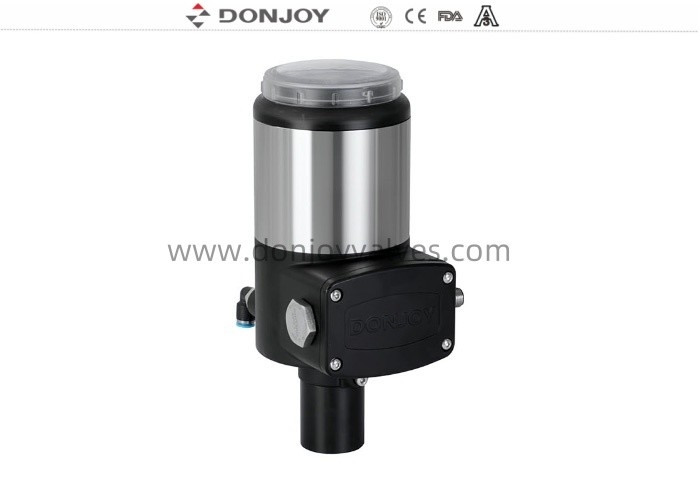

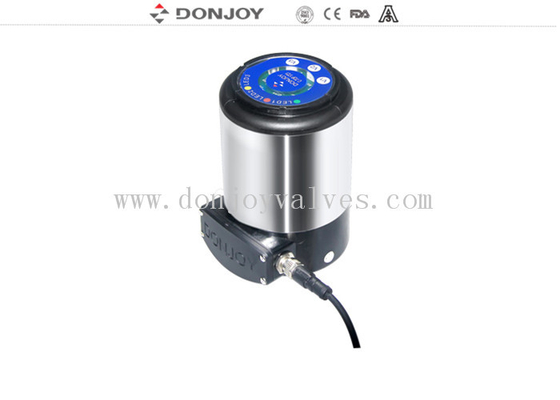

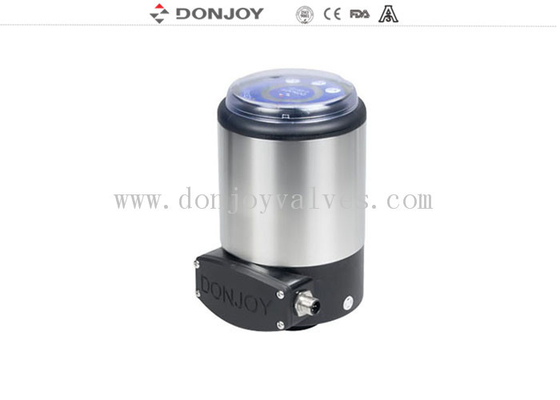

توضیحات کنترل ولو DONJOY TOP C-TOP-2221:

Donjoy C-TOP-2211 یک هد کنترل پنوماتیک جدید است که برای کنترل فرآیند ولو طراحی شده است. این دستگاه با اکثر سیستم های PLC یا DCS سازگار است.
سیستم اتوماسیون (کنترل کننده منطقی قابل برنامه ریزی)، با ارتباط دیجیتال. شامل انتقال سیگنال، نشانگر موقعیت و کنترل ولو برای کنترل انواع ولوهای فرآیندی است. با نسخه های متعدد و پشتیبانی از سیگنال PNP، DCS، IO-Link، AS-I BUS.

فناوری کنترل ولو DONJOY بیش از 20 سال سابقه تحقیق و توسعه و تولید دارد و به نسل چهارم به روز شده و تکرار شده است. در عین حال، مجموعه کاملی از فناوری های کنترل ولو شامل واحدهای کنترل ولو، دستگاه های بازخورد موقعیت ولو و موقعیت یاب های ولو تشکیل شده است:

ویژگی های هد کنترل ولو C-TOP-2221

C-TOP-2221 یک طراحی ضد انفجار ذاتاً ایمن با گواهینامه ATEX است

-تنظیم خودکار تک دکمه ای
-عملکرد ضد نشتی ولو
-عملکرد بازخورد عیب ولو
-موقعیت های مختلف ولو، چراغ های LED با رنگ های متفاوت را نمایش می دهند
-بازخورد سیگنال: PNP NPN پسیو کنتاکت 4-20mA
-ارتباط باس: |0-Link; AS-IV3.0
-منبع تغذیه: DC24V ±10%
-کورس: 60 میلی متر؛ 30 میلی متر
-دقت موقعیت ولو را می توان در محل تنظیم کرد: 0.2 میلی متر، 0.5 میلی متر، 1 میلی متر، 2 میلی متر، 3 میلی متر
-رنگ بالا و پایین را می توان در محل تنظیم کرد

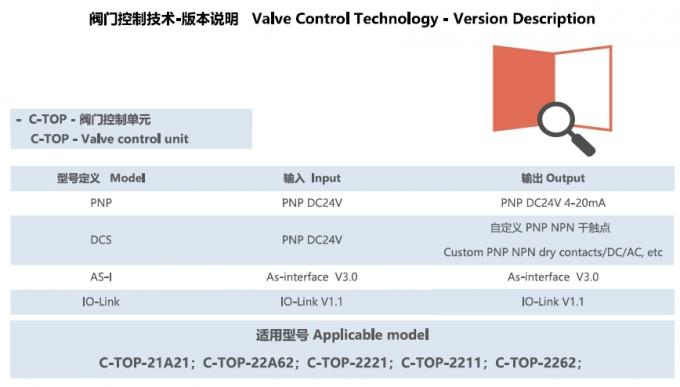

مشخصات C-TOP-2221-DCS

ورودی: سیگنال دیجیتال DC 24V+(PNP)
خروجی: سیگنال دیجیتال NPN یا PNP (پارامترهای خاص به ورودی مشترک بستگی دارد)

مشخصات C-TOP-2221-IO-Link

ارتباط رابط I0-Link V1.1

کنترلر C-TOP-2211-I0-link یک هد کنترل پنوماتیک است که در بالای یک عملگر ولو پنوماتیک نصب می شود. این دستگاه با ایستگاه اصلی رابط l0-link با استانداردهای بین المللی سازگار است. این دستگاه شامل انتقال سیگنال، نمایش نور موقعیت LED، کنترل باز و بسته شدن ولو و سایر عملکردها است. رنگ و دقت موقعیت نور LED موقعیت را می توان از طریق فایل IODD مطابق با شرایط کاری یا ترجیحات کاربر بازنشانی کرد. روش تنظیم بسیار ساده است. "کامپیوتر یا PLC همراه با توضیحات فایل 1ODD" قابل دستیابی است.

AS-I نوعی سیستم باس میدانی است. این سیستم می تواند کنترل کننده و سنسور باینری (دستگاه فرعی) را به تجهیزات کنترلی یک کامپیوتر بالادستی (کنترل اصلی) متصل کند. اتصال برای ارتباط از طریق یک کابل تخت که برق را برای شیر برقی و سنسور تامین می کند، انجام می شود.
