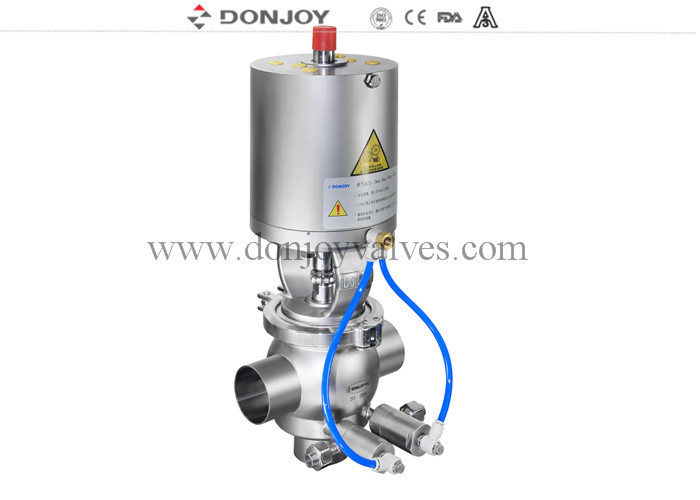

شیر اختلاط‌ناپذیر دوجایگاهی / شیر دو صندلی دوجایگاهی برای فرآوری مواد غذایی و نوشیدنی

ویژگی های طراحی

پیش فرض با محرک پنوماتیکی معمولاً بسته
طراحی جمع و جور و مستحکم، بدنه های کروی فورج شده
طراحی متعادل فشار
بدنه یک تکه و بدنه گیره ای برای انتخاب
انتخاب گسترده ای از ترکیبات مختلف بدنه.
جداسازی آسان با رها کردن گیره
قطعات تمیز کردن/استریلیزاسیون برای گزینه ها
100٪ تست هیدرولیکی / 100٪ بازرسی شده

عملیات

محرک ها
محرک استیل ضد زنگ
واحدهای کنترل و نشانگر هوشمند:
کنترل C-top
کنترل IL-top (موقعیت‌دهنده)
اتصال الکتریکی
اتصال باس AS-I

اتصال:
گیره ای، جوشی و رزوه ای، فلنجی و غیره.


اصل کار دیافراگم

نقاشی:

اصول عملکرد

-شیر ضد اختلاط از نوع بالابر با هوای فشرده از راه دور کار می کند. قبل از اجرا معمولاً بسته است.

-شیر ضد اختلاط با دو پلاگین مستقل ساخته شده است که در شرایط کاری عادی یک محفظه نشتی را به اتمسفر تشکیل می دهند. هنگامی که خرابی های گاه به گاه باعث نشت می شود، سیال وارد محفظه می شود و در پورت خروجی تخلیه می شود.

-محفظه نشتی هنگام کار شیر بسته می شود، سیال می تواند از یک خط لوله به خط لوله دیگر جریان یابد. این شیر را می توان در محل تمیز کرد. گزینه های زیادی از ترکیب CIP و SIP برای کاربران در دسترس است. (به گزینه های عملکرد استریلیزاسیون تمیز کردن مراجعه کنید)

-سیستم تمیز کننده می تواند ساقه بالایی، پایینی و محفظه نشتی را تمیز کند، که اطمینان حاصل می کند که شیر بهداشتی است. سیستم تمیز کننده موثر باعث می شود که سیال مخصوص (CIP) در محل مستقیماً تمام بدنه داخلی شیر را بشوید، که زمان کمتری نسبت به سیستم تمیز کننده معمولی می برد.

-یکی دیگر از مزایای سیستم تمیز کننده بالا این است که شیر ضد اختلاط از نوع بالابر را می توان برای فرآوری آسپتیک اعمال کرد. اگر بخار کاربر وارد خط لوله CIP شود، سیستم سپری را تشکیل می دهد که می تواند هوا را جدا کند.
