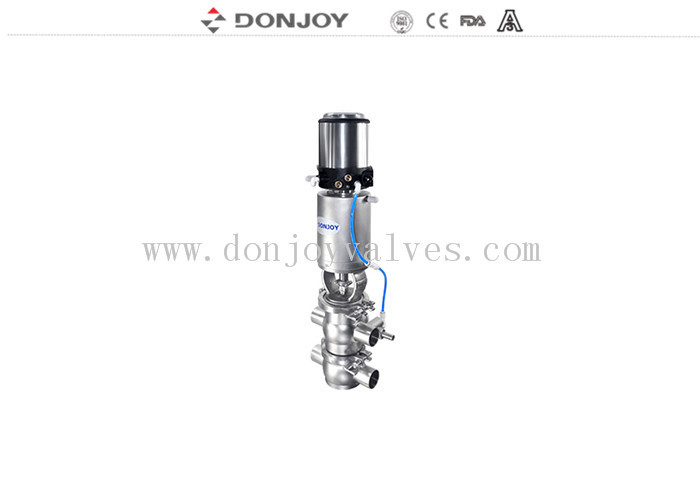

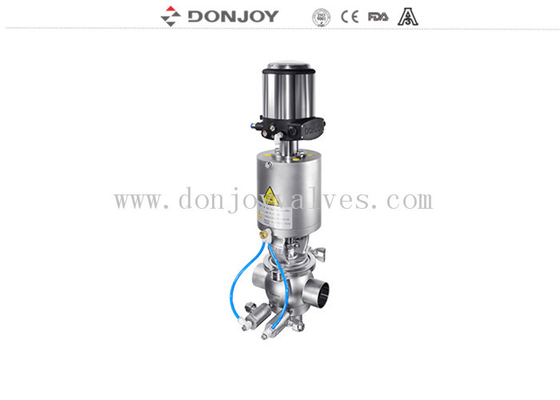

Donjoy DN100 دریچه ضد مخلوط با سر کنترل متناسب

شیر خارجی CIP میکس‌پروف با هد کنترل تناسبی، سری E-C

مشخصات

ویژگی‌های طراحی

● تامین هوای خارجی CIP
● پیش‌فرض با عملگر پنوماتیک معمولاً بسته
● طراحی فشرده و مستحکم، بدنه کروی فورج شده
● طراحی متعادل فشار
● بدنه یکپارچه و بدنه کلمپی برای انتخاب
● طیف وسیعی از ترکیبات مختلف بدنه.
● جداسازی آسان با باز کردن کلمپ
● قطعات تمیزکاری/استریلیزاسیون برای گزینه‌ها
● 100% تست هیدرولیک / 100% بازرسی

کاربردها

شیر دو نشیمنگاهی پنوماتیک برای زمانی طراحی شده است که دو جریان محصول متفاوت از یک شیر عبور می‌کنند، هر دو تضمین می‌کنند که از اختلاط سیالات جلوگیری شود و برای نظارت بر وضعیت کاری راحت باشند. این شیر در محصولات لبنی، نوشیدنی‌ها، آبجو و سایر سیستم‌های لوله‌کشی فرآیندی با الزامات خلوص بالا استفاده می‌شود.این شیر به طور معمول (NC) از طریق هوای فشرده از راه دور کنترل می‌شود. این شیر همراه با دو شیر پنوماتیک کوچک (معمولاً باز) برای نظارت بر نشتی درزگیر شیر همراه است.
پلاگ (میله بالایی داخل شیر انحرافی) دارای دو درزگیر است که بین آنها یک محفظه نشتی تشکیل می‌شود. سیال نشتی وارد محفظه شده و از طریق شیر آشکارساز تخلیه می‌شود. تامین هوا برای عملگر می‌تواند شیر را در محل تمیز کند. در حین تمیز کردن، سیال مستقیماً به پلاگ جریان می‌یابد. این شیر نسبت به اثر ضربه قوچ حساس نیست.
اصول عملکرد

این شیر معمولاً بسته (NC) است و از طریق هوای فشرده از راه دور کنترل می‌شود. این شیر همراه با دو شیر پنوماتیک کوچک است، یکی برای نظارت و دیگری برای CIP.
پلاگ (میله بالایی داخل شیر انحرافی) دارای دو درزگیر است که بین آنها یک محفظه نشتی تشکیل می‌شود. سیال نشتی وارد محفظه شده و از طریق شیر آشکارساز تخلیه می‌شود. تامین هوا برای عملگر می‌تواند شیر را در محل تمیز کند (به شکل 2 مراجعه کنید).
در حین تمیز کردن، سیال مستقیماً به پلاگ جریان می‌یابد. این شیر نسبت به اثر ضربه قوچ حساس نیست.
نقشه


ترکیب بدنه شیر

انتخاب عملکرد


همچنین برای منیفولد استفاده می‌شود، مثال‌هایی از یک منیفولد استاندارد
