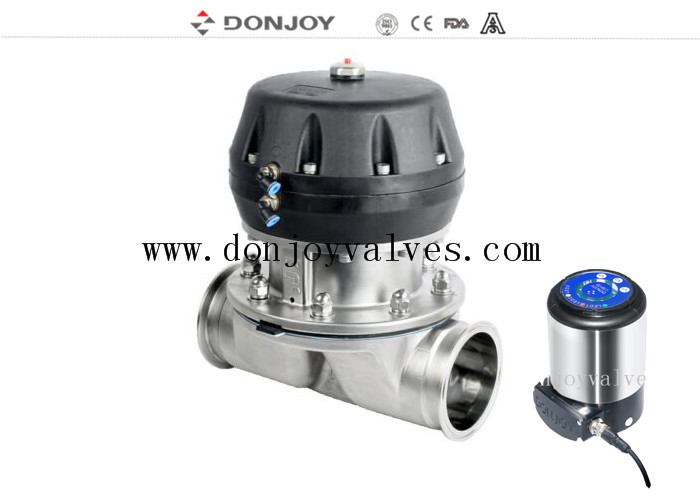

دریچه دیافراگم بهداشتی متناسب با اتصال مستقیم

شیر دیافراگمی بهداشتی با اتصال مستقیم

برچسب
شیر دیافراگمی بهداشتی با محرک پنوماتیکی پلاستیکی
شیر دیافراگمی پنوماتیکی چند منظوره
شیر دیافراگمی پنوماتیکی سیلندر با موقعیت دوگانه


مشخصات فنی


 پیکربندی های مختلف شیر دیافراگمی

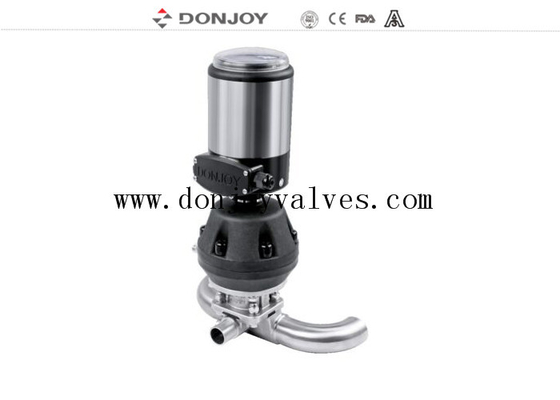

1.      شیر دیافراگمی با موقعیت‌دهنده/کنترل‌کننده فرآیند (IL-TOP)

2.      شیر دیافراگمی با واحد کنترل (C-Top)

3.      تنظیم کننده موقعیت شیر

4.      ماژول سنسور موقعیت

5.      دسته پلاستیکی

6.      دسته استیل ضد زنگ

7.      محرک استیل ضد زنگ

8.      شیر دیافراگمی برقی

9.      محرک پلاستیکی

10.     بدنه: ریخته گری / فورج

بدنه شیر:
بدنه فورجخالی از طریق یک قطعه شمش استیل ضد زنگ است، در فرآیند فورج، همراه با فورج در دمای بالا، از طریق تغییر شکل شمش اکستروژن، از طریق فورج پس از چگالی بدنه بالاتر، ساختار یکنواخت تر است، بدون سوراخ شن و سایر ناخالصی ها. سپس از طریق مرکز پردازش، ماشین‌کاری با دقت بالا را انجام دهید.

بدنه ریخته گریتوسط مدل موم پارافین قالب ساخته شده است، نفوذ مدل موم پارافین در سرامیک، به طوری که کل سطح قالب موم بدنه یک لایه سرامیک قوی تشکیل دهد. مدل موم را ذوب کنید، سپس وارد ذوب محلول استیل ضد زنگ شوید، پس از خنک شدن ظاهر سرامیک را از بین ببرید، بدنه خالی ساخته شده است. اندازه ریخته گری بسیار دقیق است، ظاهر بیرونی صاف، تمیز و مرتب است.

واشر شیر دیافراگمی
1. EPDM/ سیلیکون
2. EPDM+PTFE چسبنده
3. EPDM/EPDM جداگانه

گواهینامه شیر دیافراگمی

1. تمام رزین های مصنوعی و افزودنی ها با گواهی FDA مطابقت دارند.

2. ترکیب شیمیایی مواد، خواص فیزیکی و فرآیند تولید مستند شده است.

3. 3-a سازگاری احراز هویت

4. CE-PED/97/23/EC

5. EN 10204-3.1

اصول عملکرد

1. دیافراگم آب‌بندی بدنه و همچنین آب‌بندی نشیمن‌گاه را فراهم می‌کند. هیچ مسیری به محیط بیرون وجود ندارد، بنابراین برای فرآیندهای آسپتیک مناسب است.

2. هنگامی که شیر بسته می شود، یک پد فشار که از دیافراگم پشتیبانی می کند به سمت سطح آب‌بندی روی بدنه حرکت می کند. هنگامی که صفحه فشار حرکت می کند، دیافراگم خم می شود و به سمت ناحیه نشیمن‌گاه در مرکز بدنه رانده می شود و در نتیجه مسیر جریان را از طریق بدنه می بندد.

3. رابطه متقابل بدنه با صفحه فشار از فشرده سازی بیش از حد دیافراگم جلوگیری می کند.

4. شیر می تواند عملکرد دستی و کنترل عملکرد پنوماتیکی شیرهای برقی باشد.

کاربردها:

شیرهای دیافراگمی، که به صورت دستی یا پنوماتیکی کار می کنند، به طور خاص برای استفاده در فرآیندهای بهداشتی و آسپتیک در صنایع داروسازی طراحی شده اند.

این شیر برای کنترل جریان و همچنین کنترل باز/بسته عالی است.

شیرهای دیافراگمی در مقایسه با سایر شیرها در ویژگی جریان بهتر هستند. تمیز کردن آن آسان تر است و برای پردازش مواد با ذرات بهتر است. پدیده جیب هوا در هنگام استفاده از کنترل جریان نادر است.

ترکیب شیر دیافراگمی چند پورت

پیکربندی SPA و پیکربندی GMP

نقشه های محصول


Ra سطح

برچسب: شیرهای بهداشتی، شیر داروخانه، شیر دیافراگم
