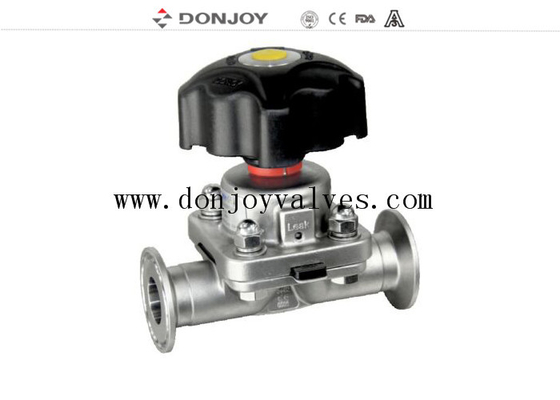

شیر دیافراگمی بهداشتی FDA استیل ضد زنگ 316L دو طرفه
مشخصات فنی
|
نام محصول:
|
شیر دیافراگمی دستی بهداشتی استیل ضد زنگ با غشای FDA با یک سال گارانتی |
|
جنس بدنه شیر:
|
SS316L
|
|
جنس آب‌بند:
|
واشر سیلیکونی تکی / PTFE چسبنده + EPDM / دو تکه PTFE + EPDM
|
|
حداکثر فشار کاری:
|
10 بار
|
|
حداکثر دمای کاری:
|
150 درجه سانتیگراد
|
|
اندازه های موجود:
|
1 اینچ - 4 اینچ، DN20-DN100
|
|
اتصالات موجود:
|
کلمپ/جوش/رزوه/اتصال ویژه
|
|
استانداردهای موجود:
|
3A/BPE/DIN/ISO/IDF
|
|
عملکرد:
|
دستی/پنوماتیک/الکترونیکی
|
|
ساختارهای موجود:
|
مستقیم، سه راهی، U شکل، کف مخزن
|
|
کنترل:
|
موقعیت‌دهنده شیر هوشمند / کنترل C-TOP / سنسور موقعیت
|
|
گواهینامه:
|
3A/54-02 (1580)، PED/97/23/EC، FDA.177.2600
|
|
طراحی پیشرو:
|
گوشه مرده ＜ 3D
|
|
گواهینامه
|
3A/54-02 (1580)، PED/97/23/EC، FDA.177.2600
|
شرح
پیکربندی های مختلف شیر دیافراگمی
1. شیر دیافراگمی با موقعیت‌دهنده/کنترل‌کننده فرآیند (IL-TOP)
2. شیر دیافراگمی با واحد کنترل (C-Top)
3. تنظیم‌کننده موقعیت شیر
4. ماژول سنسور موقعیت
5. دسته پلاستیکی
6. دسته استیل ضد زنگ
7. محرک استیل ضد زنگ
بدنه شیر:
بدنه فورجخالی از طریق یک قطعه شمش استیل ضد زنگ است، در فرآیند فورج، همراه با فورج در دمای بالا، از طریق تغییر شکل خالی اکستروژن، از طریق فورج پس از چگالی بدنه بالاتر، ساختار یکنواخت‌تر است، بدون سوراخ ماسه و سایر ناخالصی‌ها. سپس از طریق مرکز پردازش، ماشین‌کاری با دقت بالا انجام می‌شود.
بدنه ریخته‌گریتوسط مدل موم پارافین قالب ساخته شده است، مدل موم پارافین در سرامیک نفوذ می‌کند، تا به کل سطح قالب موم بدنه یک لایه سرامیک قوی تشکیل شود. مدل موم را ذوب کنید، سپس وارد ذوب محلول استیل ضد زنگ شوید، پس از خنک شدن، ظاهر سرامیک را از بین ببرید، بدنه خالی ساخته می‌شود. اندازه ریخته‌گری بسیار دقیق است، ظاهر بیرونی صاف، تمیز و مرتب است.
اصول عملکرد
1. دیافراگم آب‌بند بدنه و همچنین آب‌بند نشیمنگاه را فراهم می‌کند. هیچ مسیری به محیط بیرون وجود ندارد، بنابراین برای فرآیندهای آسپتیک مناسب است.
2. هنگامی که شیر بسته می‌شود، یک پد فشار که از دیافراگم پشتیبانی می‌کند به سمت سطح آب‌بندی روی بدنه حرکت می‌کند. هنگامی که صفحه فشار حرکت می‌کند، دیافراگم خم می‌شود و به سمت ناحیه نشیمنگاه در مرکز بدنه رانده می‌شود و در نتیجه مسیر جریان را از طریق بدنه می‌بندد.
3. رابطه متقابل بدنه با صفحه فشار از فشرده‌سازی بیش از حد دیافراگم جلوگیری می‌کند.
4. شیر می‌تواند به صورت دستی و با کنترل پنوماتیکی از طریق شیرهای برقی عمل کند.
نقاشی
گواهی شیر دیافراگمی
1. تمام رزین‌های مصنوعی و مواد افزودنی با گواهی FDA مطابقت دارند.
2. ترکیب شیمیایی مواد، خواص فیزیکی و فرآیند تولید مستند شده است.
3. 3-a سازگاری احراز هویت
4. CE-PED/97/23/EC
5. EN 10204-3.1
کاربردها:
شیرهای دیافراگمی، که به صورت دستی یا پنوماتیکی کار می‌کنند، به طور خاص برای استفاده در فرآیندهای بهداشتی و آسپتیک در صنایع داروسازی طراحی شده‌اند.
این شیر برای کنترل جریان و همچنین کنترل باز/بسته عالی است.
شیرهای دیافراگمی در مقایسه با سایر شیرها در ویژگی جریان بهتر هستند. تمیز کردن آن آسان‌تر است و برای پردازش مواد با ذرات بهتر است. پدیده جیب هوا در هنگام استفاده از کنترل جریان نادر است.
ترکیب شیر دیافراگمی چند پورت
پیکربندی SPA و پیکربندی GMP
برچسب: شیرهای بهداشتی، شیر داروخانه، شیر دیافراگم
