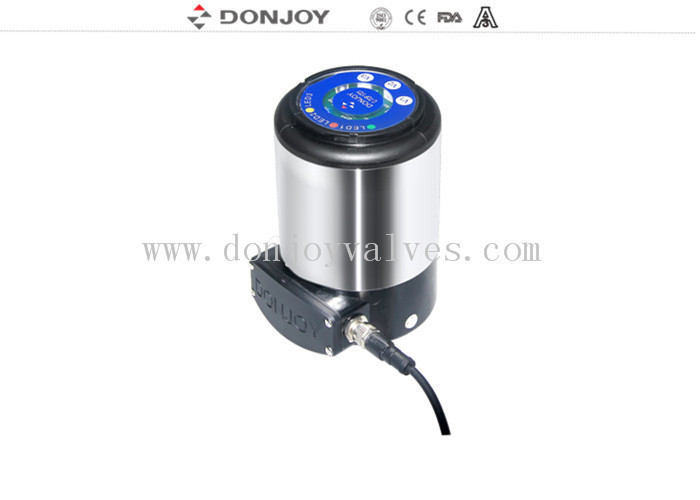

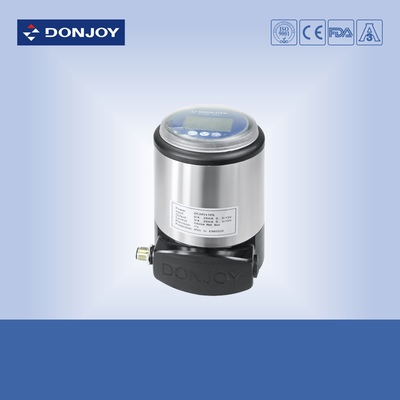

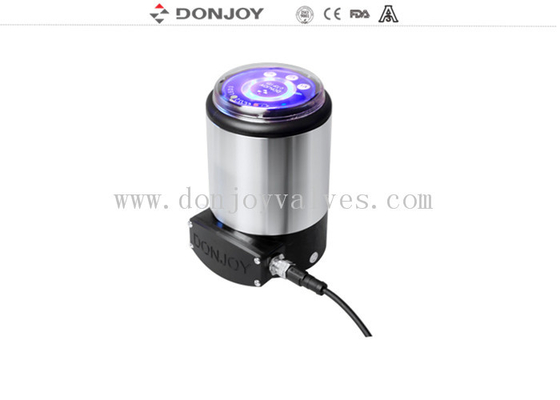

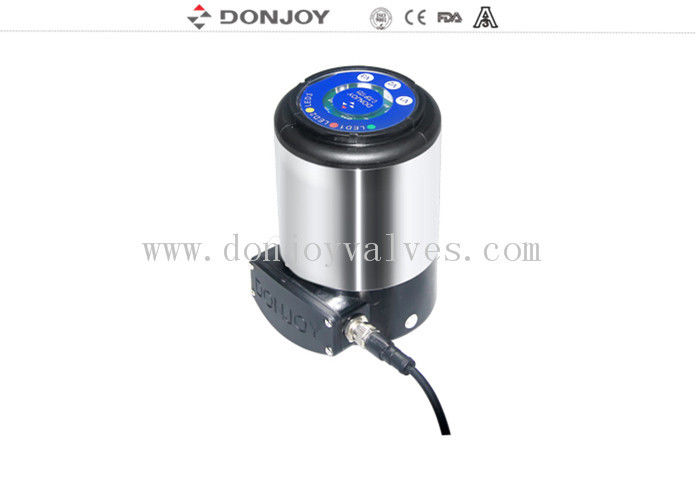

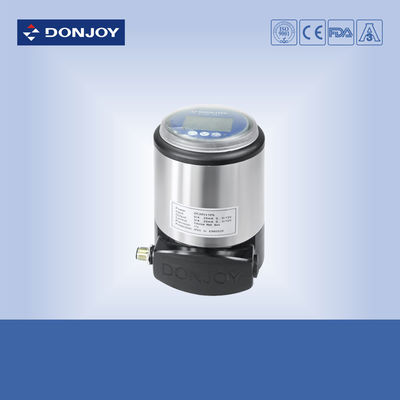

5.0-7.0 بار، موقع‌یاب شیر هوشمند، دستگاه، کنترل‌کننده پروفیباس، کنترل‌کننده شیر

5.0-7.0 بار موقعیت دهنده والف هوشمند دستگاه Net BUS Control CE / ISO / FDA

مشخصات


 درخواست ها
کنترل کننده (IL - TOP) عمدتا در سیستم های کنترل فرآیند مایعات و کنترل جریان استفاده می شود.

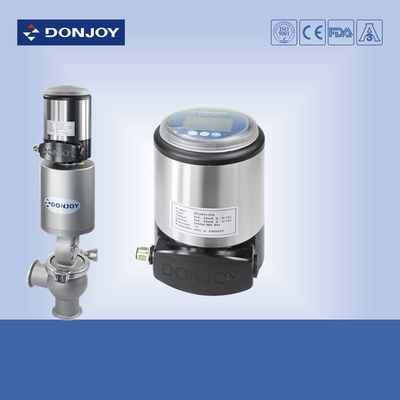

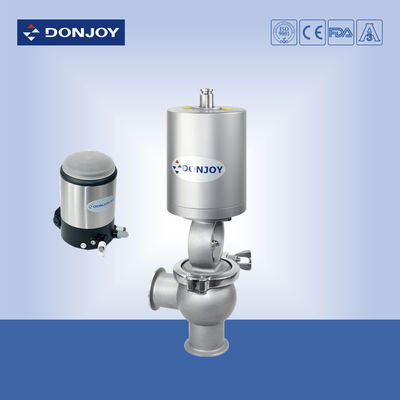

IL-TOP می تواند در تمام انواع محرک ها در حرکت خطی مانند دریچه صندلی زاویه ی پنوماتیک، دریچه دیافراگم، دریچه پروانه، دریچه گلوب و دریچه توپ و غیره نصب شود.که دریچه برای تنظیم جریان هستند.
IL-TOP می تواند به راحتی به محرک ها نصب شود که برای شرایط پاکیزه مناسب است.

ویژگی
0/4 - 20mA تا 0 - 5/10V ورودی سیگنال (استانداردی)
0/4 - 20mA خروجی بازخورد موقعیت (اختیاری)
کنترل دستگاه Net BUS (اختیاری)
حرکت خطی / محرک حرکت چرخش (اختیاری)
قدرت: DC.24V
فشار پنوماتیک: 5.0-7.0 بار
کانکتور: G1/8 "
سطح حفاظت: IP67
ویژگی های فنی
کنترل می تواند به عنوان یک موقعیت دهنده یا کنترل کننده فرآیند استفاده شود.
به عنوان یک موقعیت دهنده، می تواند موقعیت شیر را با توجه به نقطه تنظیم تنظیم کند.
به عنوان یک کنترل کننده فرآیند، MPU سیگنال از کنترل را با مقایسه ارزش موقعیت تنظیم دریچه با موقعیت واقعی دریچه، از طریق الگوریتم کنترل PIC دریافت می کند.کنترل کننده فرآیند دریچه را به موقعیت دقیق هدف دریچه هدایت می کند..
کنترل کننده از MPU، واحد تشخیص با کنترل سیگنال، دستگاه تشخیص موقعیت، صفحه نمایش LCD، صفحه کلید و شیر پیزو الکتریکی و غیره تشکیل شده است.

نصب
نصب کنترلر و محرک بسیار ساده است، و موقعیت نمایش LCD را می توان تنظیم کرد.
برای برداشتن پوشش شفاف در جهت مخالف جهت ساعت و سپس:
برای استفاده از صفحه کلید، برای گشودن پایه و 2 پیچ با استفاده از کلید M5؛
برای چرخش آن را به راحتی و تنظیم آن را به جهت نمایش شما می خواهید، و برای دوباره محکم کردن 2 پیچ با کلید انگلیسی؛
برای گشودن جعبه ترمینال، برای برداشتن 4 پیچ و باز کردن جعبه، و برای کار بر اساس نمودار اتصال. (غیر حرفه ای برای کار ممنوع است.)
به وصل کننده ای برای ترکیب کنترلر با محرک نیاز دارد.
