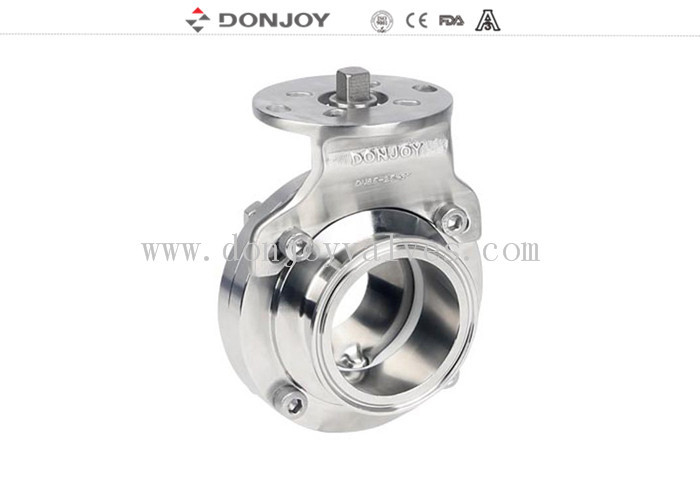

شیرهای پروانه ای استیل ضد زنگ 316l با کیفیت بالا 1.5 اینچی با براکت ISO5211

شیرهای پروانه ای استیل ضد زنگ 1.5 اینچی با کیفیت بالا با براکت ISO5211

مشخصات فنی
حداکثر فشار: 10 بار (DN25-DN100)، 8 بار (DN125-DN150)، 5 بار (DN200-DN300)
حداقل فشار: 0.2 بار
دمای کاری: -10 درجه سانتیگراد تا +120 درجه سانتیگراد (EPDM)

مشخصات

طراحی فشرده و مقاوم
اندازه های موجود DN25-DN250 (1/2"-10")
دسته چند حالته برای DN100/4" مناسب است
دسته کششی برای DN25-DN300 (1/2"-12") PED97/23EC FDA.177.2600 مناسب است
بدنه شیر را می توان با هر نوع اتصالی تغییر داد
اتصال

کلمپ، جوش داده شده و رزوه ای و غیره.
استاندارد: RTJ, ISO, ISO1127,IDF,INCH, SMS, DIN,BPE...
کاربرد: در صنایع فرآوری مواد غذایی، داروسازی و شیمیایی استفاده می شود.
جزئیات بسته بندی

بسته بندی حباب دار برای هر شیر.
بسته بندی بیرونی کارتن یا جعبه های تخته سه لا است.
یا طبق درخواست مشتریان.
جزئیات تحویل

معمولاً ظرف 20 روز پس از دریافت پیش پرداخت T/T.
گشتاور عملکرد (N.M)

DN25/1”

1. دسته چند حالته (استیل ضد زنگ)
2. دسته چند حالته (پلاستیک آبی)
3. دسته کششی
4. دسته تنظیم دقیق
5. شیر پروانه ای برقی
6. شیر پروانه ای پنوماتیک (با C-top، موقعیت‌دهنده، سنسور...)
داده های فنی دسته

اندازه

L1		L2	B	DN10-DN40
0.5-1.5”	166	20.2	8	DN50-DN65
2”	133	22.2	11	DN80-DN100
2.5-3”	144	22.2	11	DN80-DN100
3.5-4”	166	22.2	11	DN125-DN150
5”-6”	220	30.2	14
8-12”	284	30.2	14























L1		L2	B	DN10-DN40
0.5-1.5”	166	22.2	8	DN50-DN65
2”-3”	166	22.2	11	DN80-DN100
3.5-4”	166	22.2	11	DN125-DN150



















L1		L2	B	DN10-DN40
0.5-1.5”	166	30.2	8	DN50-DN65
2”-3”	166	30.2	11	DN80-DN100
3.5-4”	166	30.2	11	DN125-DN150
5”-6”	166	30.2	14
