نام محصول
دریچه پروانه ای مصالحه شده بهداشتی،

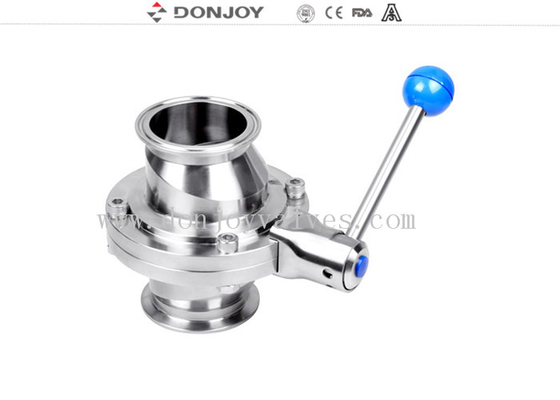

دریچه ی پروانه ای سه تکه از فولاد ضد زنگ
دریچه پروانه ای از فولاد ضد زنگ
دریچه پروانه ای از فولاد ضد زنگ

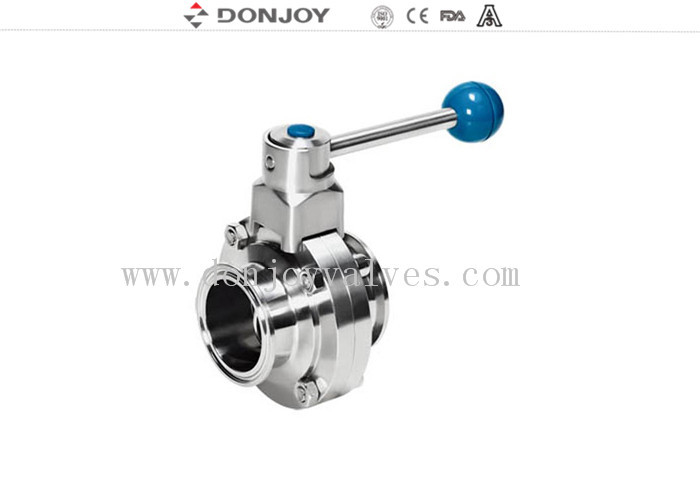

دریچه پروانه دستی بهداشتی فولاد ضد زنگ (3A، DIN، SMS، ISO، RJT، DS، BS)

مشخصات فنی
حداکثر فشار: 10 بار ((DN25-DN100) ، 8 بار (DN125-DN150) ، 5 بار ((DN200-DN300))
حداقل فشار:0.2بار
دمای کار: -10C° تا +120 درجه ((EPDM)

مشخصات

توضیحات محصول:
مواد شیر: AISI304، AISI316L
استاندارد دریچه: DIN/SMS/3A/ISO/IDF
تسلط جریان لوله: DN25-150&1"-6" به سیستم لوله فولاد ضد زنگ اعمال می شود
اصول کار: کنترل از راه دور توسط دنده ی راننده یا کنترل دستی توسط دسته
سه نوع محرک: به طور معمول بسته، به طور معمول باز و باز و بسته توسط دو لوله هوا به طور جداگانه.
متوسط: آبجو، لبنیات، نوشیدنی، داروخانه.

طراحی و ویژگی های آن
طراحی جمع و جور و محکم
اندازه های موجود DN25-DN300 ((1/2"-12")
دستگیره چند موقعیت مناسب تا DN100/4 "
دست کشیدن مناسب تا DN25-DN300 ((1/2"-12") PED97/23EC FDA است.177.2600
بدن شیر می تواند با هر نوع اتصال قابل تغییر باشد

عملیات
1. دستگير رو بکش
2. دستگير رو با حسگر بکش
3. دستگير درست کردن
4دستگير چند موضعي
5. دسته چند موقعیت ((09 نوع آبی پلاستیکی)
6دسته چند موقعیت ((11 نوع فولاد ضد زنگ)
7. دسته چند موقعیت ((13 نوع دسته قفل قابل فولاد ضد زنگ)
8برق
9.آلومینیوم اکتواتور
10.اس اس پنوماتیک +C-بالا +پوزيشنر...

تورک عملیاتی ((N.M.)

داده های فنی

اندازه		L1	L2	ب
DN10-DN40	0.5 تا 1.5	126	20.2	8
DN50	2	133	22.2	10
DN65	2.5 تا 3	144	22.2	10
DN80-DN100	3.5-5	160	22.2	11
DN125-DN150	۵-۶	220	30.2	14
DN200-DN300	8 تا 12	284	30.2	14
