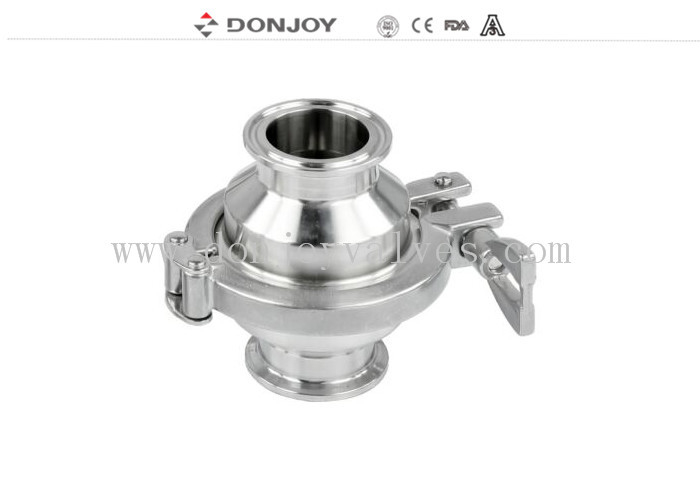

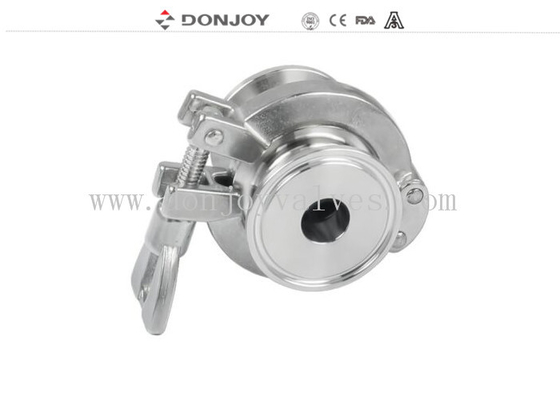

شیرهای یک طرفه/ شیرهای بدون برگشت استیل ضد زنگ با انتهای اتصال سه گانه
جزئیات سریع:
شیرهای یک طرفه هیدرولیکی
جداسازی آسان
ساختمان با اندازه کوچک
اتصال DIN11851 (استاندارد)
مشخصات
| نام محصول: |
شیرهای بدون برگشت بهداشتی جوشی 4 اینچی/ شیرهای یک طرفه هیدرولیکی SS304 |
| جنس بدنه شیر: |
SS304 یا SS316L |
| جنس آب‌بند: |
EPDM |
| حداکثر فشار کاری: |
10 بار |
| فشار باز شدن: |
0.1-0.3 بار |
| حداکثر دمای کاری: |
120 درجه سانتیگراد |
| اندازه های موجود: |
DN25/1 اینچ تا DN100/4 اینچ |
| اتصالات موجود: |
رزوه ای، جوشی، کلمپی |
| استانداردهای موجود: |
DIN, SMS, 3A |
| گواهینامه: |
FDA, CE |
گزینه های شیر یک طرفه
1. اتصال: کلمپی، جوشی، رزوه ای
2. آب‌بند: NBR، FPM، PTEF، همه مطابق با FDA177.2600
3. استاندارد: DIN, SMS, RJT, IDF, ISO, 3A
نقاشی
جزئیات بسته بندی
بسته بندی حباب دار برای هر شیر.
بسته بندی بیرونی کارتن یا جعبه های تخته سه لا است.
یا طبق درخواست مشتریان.
اصل عملکرد
شیر زمانی باز می شود که فشار سیال از فشار فنر بیشتر شود، هنگامی که دو فشار برابر شوند، شیر بسته می شود، یک فشار متقابل قوی تر نیز باعث بسته شدن شیر می شود.
شیرهای بهداشتی برای چه مواردی استفاده می شوند؟
شیرهای بهداشتی شیرهای دو پورت هستند که دارای دو دهانه جداگانه بر روی بدنه خود هستند. سیال وارد یک دهانه می شود و از دهانه دیگر خارج می شود. این شیرها به کاربردهایی کمک می کنند که نیاز به جریان مایعات فقط در یک جهت دارند.
شیرهای بهداشتی در دو شکل وجود دارند: افقی و عمودی.
شیرهای افقی برای خطوط افقی که نیاز به شیرهای خود تخلیه دارند مناسب هستند.
شیرهای عمودی را می توان در نصب های عمودی یا افقی استفاده کرد. در کاربردهای افقی، شیرهای عمودی زمانی کمک می کنند که شیرهای خود تخلیه نتوانند پمپاژ اولیه و تداوم دما را حفظ کنند.
در مورد شیرهای یک طرفه فنری افقی، جریان محصول یک دیسک را در شیر از نشیمنگاه دور می کند. هنگامی که فشار جریان رو به جلو برداشته شود، فنر الکتروپولیش شده دیسک را به موقعیت اصلی خود باز می گرداند و آن را در برابر نشیمنگاه نگه می دارد تا بسته بماند. فشار برگشتی نیز دیسک را به موقعیت بسته هدایت می کند.
شیرهای یک طرفه به سناریوهایی کمک می کنند که نیاز به تخلیه خطوط لوله فرآیند دارند. این می تواند به دلایل زیادی رخ دهد، به ویژه مواردی که شامل بازیابی یا زهکشی محصول می شوند. برخی از کاربردها ممکن است نیاز به هم زدن هوا بر روی محصولات در خطوط لوله یا در مخازنی که به آنها منتهی می شوند داشته باشند. شیرهای یک طرفه می توانند این کار را انجام دهند.
نکاتی که هنگام نصب یک شیر یک طرفه بهداشتی باید در نظر داشت
– شیر یک طرفه توپی –
در یک تنظیم عمودی، محصول باید از پایین به بالا جریان یابد تا گرانش بتواند توپ را به داخل و خارج از نشیمنگاه فشار دهد.در یک تنظیم افقی، قسمت منحنی شیر باید به سمت بالا و در 90 درجه نسبت به لوله باشد. این اطمینان می دهد که شیر آزادانه تخلیه می شود و توپ به درستی قرار می گیرد.
– شیر یک طرفه دیسکی –
شیرهای یک طرفه دیسکی در یک تنظیم عمودی آزادانه تخلیه نمی شوند. بنابراین، برای اینکه آنها آزادانه تخلیه شوند، باید در موقعیت افقی قرار گیرند.
برچسب: شیر یک طرفه، شیر بدون برگشت، شیر برگشت فنری
