پمپ پروانه انعطاف پذیر DONJOY SS316L برای مایعات و جامدات بدون آسیب
توضیحات
پمپ پروانه انعطاف پذیر RX
این پمپ می تواند چرخش در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت را انجام دهد.
این پمپ می تواند مایع را حتی در صورت پایین بودن سطح مایع از ورودی پمپ تا حداکثر 5 متر استخراج و منتقل کند.
این پمپ برای انتقال و جابجایی مواد با ویسکوزیته کم و زیاد و موادی که حاوی ذرات یا گاز هستند طراحی شده است.
مشخصات فنی
|
نام محصول:
|
پمپ پروانه انعطاف پذیر EPDM RX با عملکرد خود مکشی و قابلیت جابجایی آسان که همیشه در کامیون استفاده می شود
|
|
جنس بدنه پمپ:
|
SS316L1.4404
|
|
جنس آب بند:
|
EPDM (استاندارد، تأییدیه FDA) FPM(Viton) و NBR
|
|
حداکثر جریان:
|
20 متر مکعب بر ساعت
|
|
حداکثر هد:
|
40H(متر)
|
|
حداکثر فشار کاری:
|
4 بار
|
|
حداکثر دمای کاری: 80 درجه سانتیگراد
|
آب بند مکانیکی:
|
|
SIC/SiC/EPDM(استاندارد)، C/SIC، TC/TC
|
نوع آب بندی:
|
|
F
|
lآب بند مکانیکی دوگانه/تک (استاندارد)توان موتور:
|
|
0.5 کیلووات، 0.75 کیلووات، 1.1 کیلووات، 1.5 کیلووات، 2.2 کیلووات، 3.0 کیلووات،
|
ولتاژ:
|
|
110 ولت، 220 ولت، 380 ولت/440 ولت
|
موتور:
|
|
ABB/داخلی
|
فرکانس موتور:
|
|
50 هرتز، 60 هرتز
|
عملیات سطح:
|
|
Ra≤0.6μm، EP=Ra0.4μm
|
مدل:
|
|
RX
|
اتصال موجود:
|
|
Tri-Clamp، رزوه، فلنج
|
استاندارد موجود:
|
|
DIN، SMS، 3A، RJT، ISO/IDF
|
عملکرد:
|
|
برقی
|
گزینه تخلیه کم:
|
|
شیر تخلیه کم/دیافراگمی/توپی/پروانه ای
|
گواهینامه:
|
|
3-A-02-11 NO.1759، FDA 177.2600 CE-MD/06-42 NO.705201402401-00
|
دامنه کاربرد:
|
|
لبنیات، غذا، نوشیدنی، داروسازی، آرایشی و بهداشتی و غیره
|
مواد پروانه:
|
|
NBR، EPDM، VITON
|
جزئیات بسته بندی:
|
|
جعبه تخته سه لا یا سفارشی. یا طبق درخواست مشتریان.
|
جزئیات تحویل:
|
|
معمولاً ظرف 20 روز پس از دریافت پیش پرداخت T/T.
|

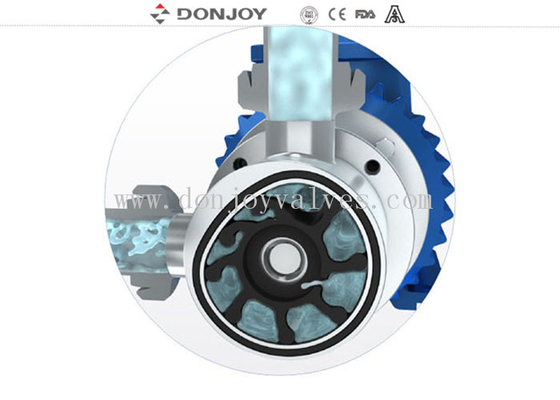

اصل کار
|
1. در ورودی پمپ، به دلیل ساختار داخلی خارج از مرکز استاتور پمپ، خلاء جزئی بین پره های پروانه انعطاف پذیر هنگام افزایش حجم تشکیل می شود. مکش حاصله مایع را به داخل محفظه پمپ می کشد.
2. پروانه چرخان مایع را از ورودی به خروجی حمل می کند. در این مرحله فضای بین پره ها در واقع ثابت نگه داشته می شود. شکاف بین پره ها اجازه می دهد ذرات جامد بزرگ از پمپ عبور کنند و به مایع آسیب نرسد.
3. پروانه با قسمت صاف سطح داخلی خارج از مرکز در استاتور پمپ در تماس است. هنگامی که پروانه خم می شود، حجم بین پره ها به طور مداوم و یکنواخت از پمپ کاهش می یابد.
طراحی پیشرفته، ساختار ساده
نگهداری ساده و اقتصادی است. درب پمپ با چهار مهره قفل کننده ثابت می شود. هنگام نگهداری پروانه و آب بند شفت پمپ، فقط کافی است مهره ها را باز کنید.
آب بند مکانیکی:
ما از آب بند مکانیکی تکی استفاده می کنیم، سطح آب بندی سرامیک فلزی کربن است، عمر مفید افزایش می یابد. در کاربردهای بهداشتی مواد غذایی، آب بندهای مکانیکی به گونه ای طراحی شده اند که به راحتی تمیز شوند و از شیارهایی که ممکن است با رسوب مایع تشکیل شوند جلوگیری شود.
راه حل انعطاف پذیر برای انتقال مایعات
1. Donjoy متعهد به بهبود پمپ پروانه انعطاف پذیر است. دامنه کاربرد پمپ RX با بهبود مقاومت در برابر فشار، طراحی نوآورانه بدنه پمپ و آب بند شفت، و کاربرد مواد پروانه جدید در حال گسترش است.
2. عملکرد خود مکشی عالی: پمپ پروانه انعطاف پذیر، با عملکرد آسان، یک پمپ حجمی با عملکرد خود مکشی عالی است که می تواند به 6 متر برسد.
3. پمپاژ ملایم: اثر پمپاژ پمپ RX بسیار پایدار و ملایم است، محیط آسیب نمی بیند و له نمی شود. حتی اگر رسانه های شکننده مانند چربی بالا، توت های بزرگ، حتی اگر نیمی از اندازه هلو باشند، می توانند بدون آسیب از پمپ عبور کنند. در عین حال، پمپ RX ما می تواند تضمین شود که کاملاً بدون پالس کار می کند. همچنین می توان از آن به عنوان پمپ دوزینگ با تنظیم سرعت پمپ استفاده کرد.
4. عملکرد ساده، هزینه نگهداری کم: در مقایسه با سایر پمپ های خود مکشی معمولی، مانند پمپ های دیافراگمی پنوماتیک و پمپ های حجمی متغیر، هزینه عملیاتی پمپ RX کمتر است، نگهداری ساده تر است و زمان توقف کوتاه تر است، فقط کافی است درب جلو را با آچار استاندارد باز کنید، نگهداری می تواند روی پمپ پروانه انعطاف پذیر انجام شود، مهمتر از همه، نیازی به جدا کردن پمپ از سیستم لوله کشی نیست.
کاربرد بهداشتی RX
بهداشت در فرآوری محصولات غذایی و لبنی از اهمیت بالایی برخوردار است. RX با فولاد ضد زنگ پولیش شده و پروانه درجه غذایی یا شیر طراحی شده است تا الزامات بهداشتی سختگیرانه را برآورده کند. RX بهداشتی فولاد ضد زنگ به راحتی تمیز می شود، که از آب بند شفت بدون درز استفاده می کند که باعث رسوب مایع نمی شود و مواد پروانه استفاده شده آزمایش و تأیید شده است. و گواهینامه انطباق با مقررات FDA را دارد. محصولات معمول مناسب برای تحویل توسط پمپ شامل: شیر، شیر کم چرب، خامه، پنیر، ماست، آب پنیر، توده ها، شربت، چاشنی ها، ژلاتین، عسل، مربا، پماد، غذای کنسرو شده، نوشیدنی، شراب، آبجو، آب میوه و ادویه جات.
کاربرد صنعتی RX
پمپ پروانه انعطاف پذیر RX همچنین می تواند در شرایطی که نیاز به بهداشت نیست استفاده شود، با این حال، همچنان به عنوان پمپ اصلی فولاد ضد زنگ است. پمپ فولاد ضد زنگ RX به ویژه برای انتقال مایعات اسیدی، خاک رس، افزودنی های بتن، مواد شوینده، رنگ ها، مواد شیمیایی پردازش فیلم، جوهر و فاضلاب مناسب است. محصولات آرایشی و بهداشتی نیز اغلب در این نوع پمپ پمپاژ می شوند، از جمله محصولات زیر: صابون، شامپو، مواد شوینده و مرطوب کننده.
جدول انتخاب
نقشه
روش اتصال
نرخ جریان و هد
