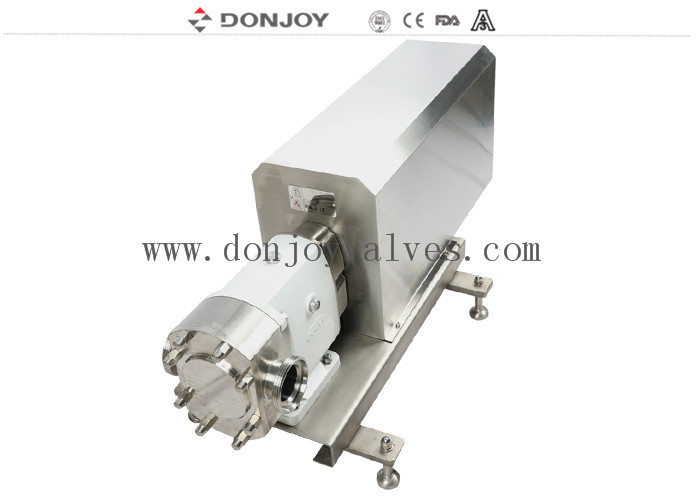

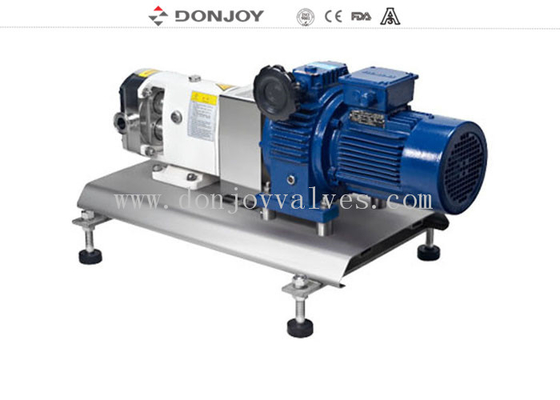

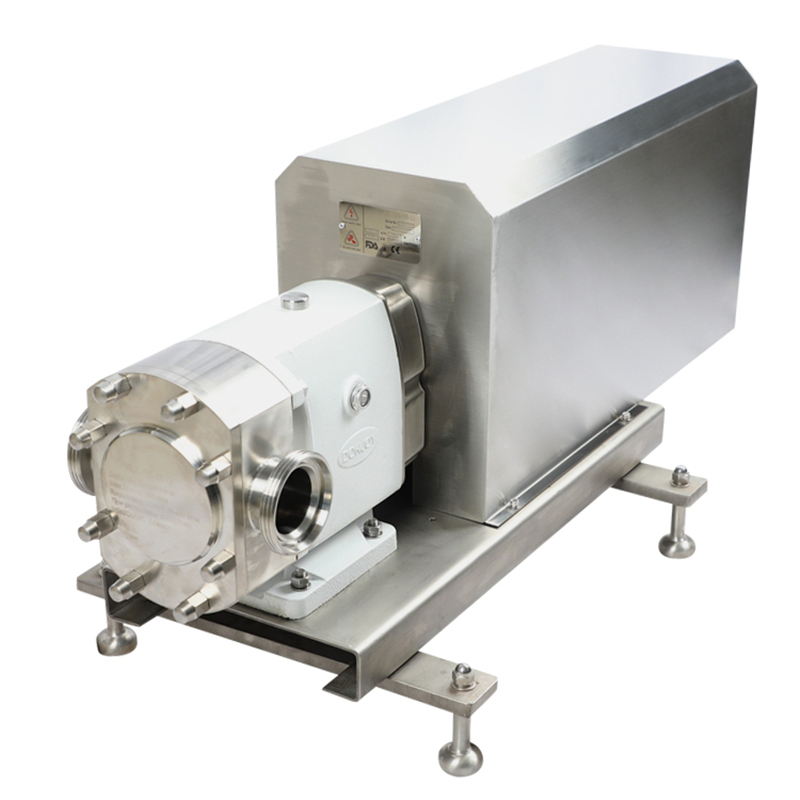

TUL-20 پمپ انتقال لوله خالص با پوشش موتور

پمپ لوب TUL-20 برای انتقال سیالات با ویسکوزیته بالا با پوشش موتور

ویژگی های فنی
الف. انتقال متغیر پیوسته دستی
ب. اینورتر فرکانس برای تنظیم گیربکس موتور
ج. انتقال خروجی با سرعت ثابت


شرح
گزینه ها
1. سیل مکانیکی: SIC / SICE / EPDM، TC / TC، EPDM
2. سیل تک، سیل مکانیکی دوتایی

3. روتورها: روتور 2 پره، روتور 3 پره، روتور پروانه ای، روتور پروانه ای تکی

4. واشر: FPM (ویتون)، NBR، EPDM
5. شیر اطمینان در پوشش جلو یا خارجی با –pass
6. شیر ایمنی داخلی
7. ژاکت حرارتی انتهایی
8. ژاکت حرارتی کامل
9. سری TUR عمودی یا سری TUL افقی
10. درایوهای و فیکسچرهای مختلف
11. مونتاژ روی صفحه پایه استیل ضد زنگ
12. اتصال: Clamp (DIN32676,3A,ISO)، Threaad (DIN,SMS,RJT,IDF)، جوش لب به لب، فلنج
13. نوع موتور B5 فرکانس موتور 50HZ، 60HZ
14. ولتاژ (v) 220-240، 360-400، 420-460، 630-690


مشخصات فنی


طراحی و ویژگی ها
1. TUL افقی، TUR عمودی
2. ساختار شافت-برهنه
3. طراحی بهداشتی اتصال روتورها
4. سیل مکانیکی بهداشتی، تمیز کردن و نگهداری آسان
5. اعمال شده برای تمیز کردن CIP و استریلیزاسیون sic
6. مطابق با استاندارد 3A ایالات متحده آمریکا

کاربردها
این پمپ برای انتقال سیالات ویسکوز و همچنین سیالات با ویسکوزیته کم در صنایع فرآوری مواد غذایی، آرایشی و بهداشتی و دارویی ایده آل است.

اصول
1. با چرخش لوب ها، فضا در سمت مکش با دور شدن یک لوب از لوب دیگر افزایش می یابد، در نتیجه یک خلاء جزئی ایجاد می شود که سیال را به داخل محفظه پمپ می کشد.
2. با چرخش آنها توسط شفت ها، هر لوب به طور متوالی پر می شود و سیال به سمت تحویل جابجا می شود. شکاف های کوچک بین لوب ها و بین لوب ها و دیواره های بدنه پمپ تضمین می کند که فضاها به درستی پر شوند.
3. محفظه پمپ کاملاً پر می شود و سیال از طریق دندانه های لوب ها خارج می شود و به دیواره های فضاها رانده می شود. که به عملکرد پمپ کمک می کند.

اتصال ورودی و خروجی پمپ

مدل و وزن پمپ

منحنی پمپ لوب

نقاشی پمپ لوب


مزیت رقابتی
«DONJOY تنها شرکتی است که نه سری از محصولات را توسط سازمان صدور گواهینامه 3A آمریکا در زمینه پمپ ها و شیرهای بهداشتی آسیایی پاس کرده است.»
