ولول اتصال جوشکاری غیر استرالیزه قابل نمونه شدن

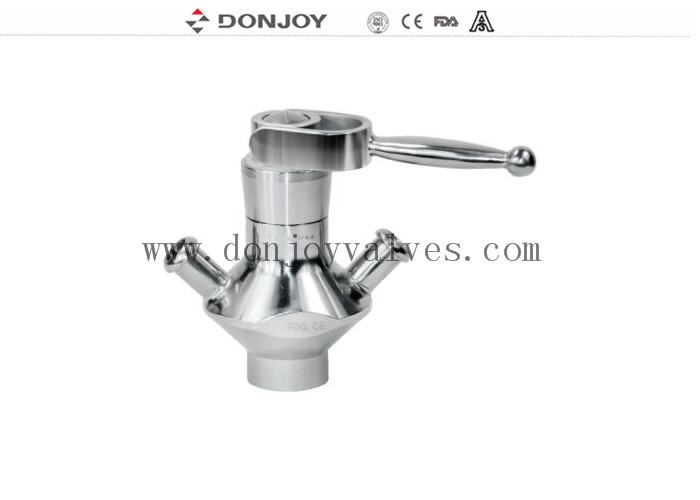

SS316L دستگیره چرخش دریچه نمونه ای بی عوارض و استریل با اتصال جوش

جزئیات سریع

دریچه نمونه گیری

اندازه: جوش OD40MM

نوع: دریچه برگشت اتوماتیک

گاسکت: EPDM،PTFE

فشار کاری: 6 بار

پولیش شده: آینه، ماده، Ra≤0.8μm، Ra≤0.5μm

دستگیره: دستگیره تورینگ، دستگیره قابل جدا کردن

مشخصات

کاربرد:دریچه نمونه گیری بی عمل در آبجو، شیر، نوشیدنی، آب میوه، صنایع داروسازی،

طراحی استاندارد دریچه های نمونه گیری آسپتیک

دریچه نمونه گیری بی عمل از سه قسمت ساخته شده است: بدن دریچه، سر دریچه و یک قطعه از دیافراگم. یک دریچه دیافراگم لاستیکی در محور سر دریچه قرار می گیرد،که به عنوان یک هسته دریچه کشنده عمل می کند.

• اتصالات پایینی می توانند جوش داده شوند، قفل شوند یا رشته شوند، تنها یک اندازه DN8 در دسترس است.
• نوع دستگیره: دستگیره چرخان، دستگیره کلید
• دریچه باز: دریچه نمونه گیری بسته: استریلیزه

باز (نمونه برداری) بسته (عقیم سازی)

اصول عملیاتی

دریچه نمونه گیری بی عمل برای استریل شدن قبل و بعد از هر نمونه گیری طراحی شده است.

باز: نمونه گیری- دریچه دستی با چرخش دسته (( دریچه قابل تنظیم) یا با فعال کردن اهرم (دیواره روشن / خاموش) باز می شود. ساقه و غشای آن پس از آن باز می شود و اجازه عبور مایع را می دهد

بسته شده: استریلیزه کردن - ساخت - در بهار دریچه را می بندد و کانال را بین لوله ها از طریق فرآیند معکوس باز نگه می دارد تا استریلیزه شود.یک شیر فشار کوچک ((اختیاری) در خروجی توصیه می شود.

طراحی استاندارد: شیر نمونه گیری بی عمل از سه قسمت تشکیل شده است، یک بدن شیر، یک دسته و یک منبران. منبران لاستیکی بر روی ساقه شیر قرار دارد و به عنوان یک پلگ کششی عمل می کند.
