شیرهای پیستونی پنوماتیکی / شیر زاویه ای فلنج دار PN16 با سر کنترل

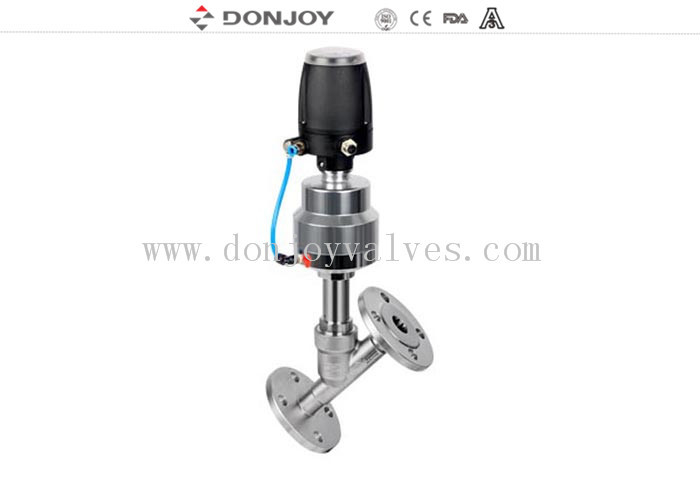

شیر زاویه ای پنوماتیک پیستونی دو طرفه 2 حالته با اتصال فلنج PN16 با سر DC2V

جزئیات:

شیر زاویه ای

اتصال:  فلنج PN10/ PN16

استاندارد: DIN، JIS، AISI...

مشخصات:

گزینه های عملکرد برای شیر نشیمنگاهی

1. دستی: فلکه پلاستیکی، فلکه استیل ضد زنگ، فلکه تنظیم دقیق

2. پنوماتیک: محرک های پلاستیکی و استیل ضد زنگ

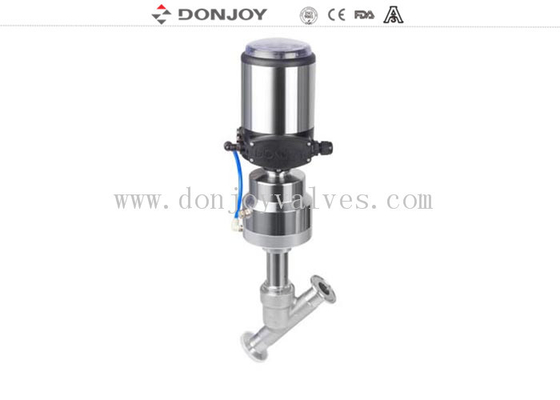

3. هد کنترل: 1.1 موقعیت یاب شیر کنترل کننده فرآیند(می تواند 4-20mA، 0-10V را انتخاب کند)، ارتباط باس Device NET

                         1.2 C-Top, Mini C-Top: بازخورد موقعیت (قابل مشاهده در (سبز) و خاموش (قرمز)، شیر برقی داخلی، با سیستم PLC برای کنترل خودکار، DC24V

                         1.3 سنسور موقعیت (PNP, NPN)

                         1.4 با تنظیم کننده موقعیت شیر : این طراحی با عملکرد تنظیم موقعیت شیر، و در مقایسه با موقعیت یاب شیر، این تنظیم کننده دارای مزیت هزینه است، اما نمی تواند کنترل جریان در زمان واقعی را درک کند، فقط از طریق موقعیت دستی شیر برای درک کنترل جریان.

کاربردها:

ماشین آلات پرکننده نوشیدنی و آبجو

چاپ و رنگرزی نساجی
صنعت گاز
تجهیزات دارویی و پزشکی
صنایع شیمیایی
ضدعفونی
تجهیزات کف‌ساز
دفع آب/فاضلاب

اصول عملکرد

1. شیر نشیمنگاهی به طور خودکار توسط یک محرک پنوماتیک یک کاره یا دو کاره کار می کند. با تامین هوای فشرده، شافت برای قرار دادن شیر در موقعیت “باز” یا “بسته” حرکت می کند.

2. چرخش 180 درجه سیلندر پنوماتیک برای تحقق تبادل حالت عادی باز و حالت عادی بسته.

مزایا

1. بدون زاویه مرده، بدون احتباس برای پاسخگویی به الزامات انواع بهداشت.

2. مزایا: اسپول بدون پیچ، بدون در نظر گرفتن خطر آسیب رساندن به سایر تجهیزات به دلیل افتادن پیچ;

3. شیر هیچ زاویه مرده ای ندارد، نیازی به در نظر گرفتن گوشه حاصل از ساختار پیچیده نیست.

4. دما: حداکثر دما تا 200 (بسته به نوع آب‌بند)

5. آب‌بند: طراحی آب‌بند شافت الاستیک، طراحی اسپول تعبیه شده.

نقاشی

منحنی تنظیم

اهداف رقابتی

چشم انداز Donjoy این است که به تامین کننده پیشرو در زمینه کنترل سیال، شیر و پمپ های بهداشتی با خلوص بالا، با فناوری پیشرفته و کیفیت عالی تبدیل شود.

برچسب: شیر نشیمنگاهی، شیر زاویه ای، شیر قطع، شیر بهداشتی
