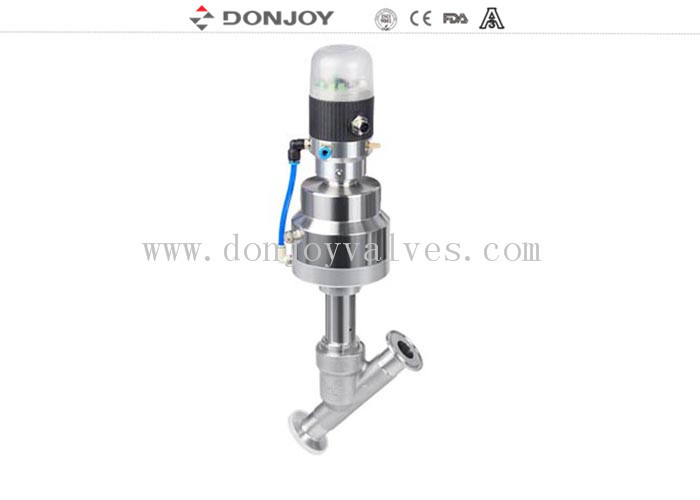

شیر زاویه ای پنوماتیکی DN100 SS با انتهای سه گیره

SS Aفعال کننده عادی بسته پنوماتیک کار می کند 2/2 راه روی / خاموش شیر زاویه صندلی با Ftop

جزئیات:

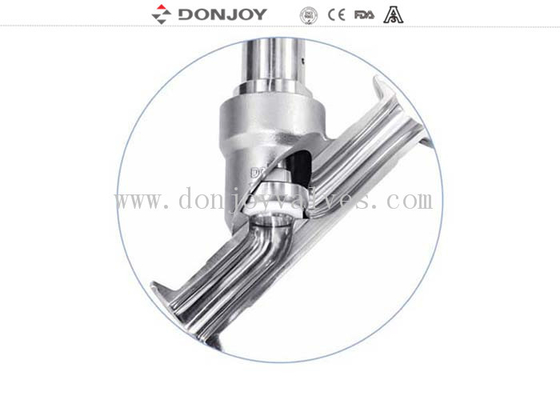

دریچه صندلی زاویه ای

اتصال: سه بند آخر

استاندارد: DIN، 3A، SMS، ISO، IDF، RJT

مشخصات:

گزینه های کار برای شیر صندلی

1.کتابچه راهنما: چرخ دست پلاستیکی، چرخ فولاد ضد زنگ، چرخ دست باریک

2.پنوماتیک: دستگاه های حرکتی از پلاستیک و فولاد ضد زنگ

3.سر کنترل: 1.1 موقعیت دهنده شیرکنترل کننده فرآیند(می تواند 4-20mA، 0-10V را انتخاب کند) ، ارتباطات اتوبوس دستگاه NET

1.2 C-Top، Mini C-Top: بازخورد موقعیت ((می توان آن را در (سبز) و خاموش (قرمز) مشاهده کرد، شیر سولنویدی داخلی، با سیستم PLC فشار دهید تا به طور خودکار کنترل شود ، DC24V

1.3 حسگر موقعیت (PNP، NPN)

1.4 با تنظیم کننده موقعیت دریچه: این طراحی با عملکرد تنظیم موقعیت دریچه، و در مقایسه با موقعیت دریچه، این تنظیم کننده با مزیت هزینهاما نمی تواند کنترل جریان در زمان واقعی را درک کند، فقط از طریق موقعیت دریچه دستی برای تحقق کنترل جریان.

کاربردها:

ماشین آلات پر کردن آبجو و نوشیدنی

چاپ نساجی و رنگ آمیزی
صنعت گاز
داروخانه و تجهیزات پزشکی
صنعت شیمی
ضدعفونی کردن
تجهیزات اسپری
دفع آب و فاضلاب

اصول عملیاتی

1دریچه های صندلی به طور خودکار توسط یک اکتور پنوماتیک تک عمل یا دو عمل کار می کنند. با تأمین هوا فشرده، میله حرکت می کند تا دریچه را در موقعیت "باز" یا "بسته" قرار دهد.

2. چرخش 180 درجه از سیلندر پنوماتیک برای تحقق تبادل به طور معمول باز و به طور معمول بسته

مزایا

1هيچ زاويه ي مرده اي نيست، هيچ نگهداري اي براي پاسخگويي به نيازهاى هر نوع سلامت

2مزایا: اسپول بدون بولت، بدون در نظر گرفتن خطر آسیب رساندن به تجهیزات دیگر به دلیل سقوط بولت

3. دریچه هیچ زاویه مرده ای ندارد، به دلیل ساختار پیچیده لازم نیست زاویه حاصل را در نظر بگیرید.

4درجه حرارت: حداکثر درجه حرارت تا 200 (با توجه به نوع مهر)

5مهر و موم: طراحی مهر و موم شیفت لاستیک، طراحی اسپول جاسازی شده.

نقاشی

منحنی تنظیم کننده

اهداف رقابتی
