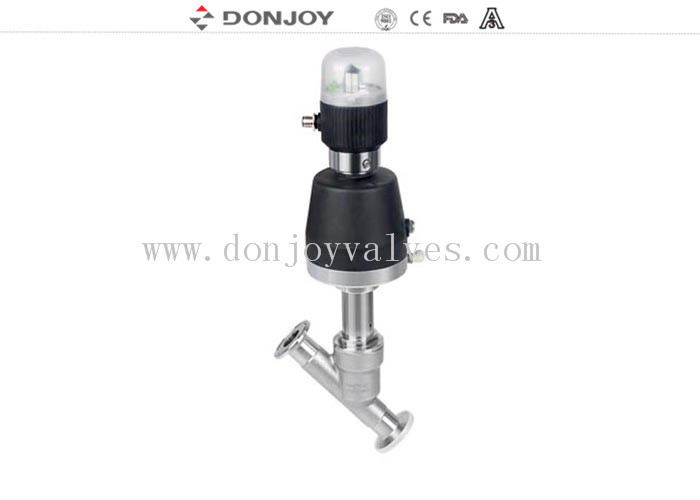

شیر زاویه ای پنوماتیکی با عملکرد دوگانه با انتهای سه گیره برای بخار

شیر زاویه ای 2/2 راه پنوماتیکی روشن/خاموش با یک Ftop

جزئیات:

شیر زاویه ای

اتصال:  انتهای سه گیره

استاندارد: DIN,3A,SMS,ISO,IDF, RJT..

مشخصات:

گزینه های عملکرد برای شیر نشیمنگاهی

1. دستی: فلکه پلاستیکی، فلکه استیل ضد زنگ، فلکه تنظیم دقیق

2. پنوماتیکی: محرک های پلاستیکی و استیل ضد زنگ

3. سر کنترل: 1.1 موقعیت یاب شیر کنترل کننده فرآیند ( می تواند 4-20mA، 0-10V را انتخاب کند)، ارتباط باس Device NET

                         1.2 C-Top, Mini C-Top: بازخورد موقعیت (قابل مشاهده در (سبز) و خاموش (قرمز)، شیر برقی داخلی، فشار با سیستم PLC برای کنترل خودکار، DC24V

                         1.3 سنسور موقعیت (PNP, NPN)

                         1.4 با تنظیم کننده موقعیت شیر : این طراحی با عملکرد تنظیم موقعیت شیر، و در مقایسه با موقعیت یاب شیر، این تنظیم کننده دارای مزیت هزینه است، اما نمی تواند کنترل جریان در زمان واقعی را درک کند، فقط از طریق موقعیت دستی شیر برای درک کنترل جریان.

کاربردها:

ماشین آلات پرکننده نوشیدنی و آبجو

چاپ و رنگرزی نساجی
صنعت گاز
داروسازی و تجهیزات پزشکی
صنایع شیمیایی
ضدعفونی
تجهیزات کف سازی
دفع آب/فاضلاب

اصول عملکرد

1. شیر نشیمنگاهی به طور خودکار توسط یک محرک پنوماتیکی یک کاره یا دو کاره کار می کند. با تامین هوای فشرده، شافت حرکت می کند تا شیر را در موقعیت “باز” یا “بسته” قرار دهد.

2. چرخش 180 درجه سیلندر پنوماتیکی برای تحقق تبادل حالت عادی باز و حالت عادی بسته.

مزایا

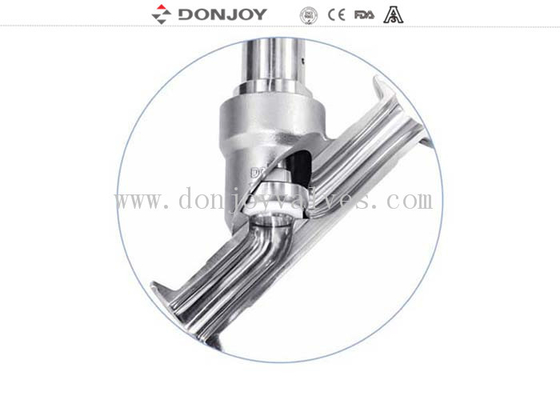

1. بدون زاویه مرده، بدون احتباس برای پاسخگویی به الزامات انواع بهداشت.

2. مزایا: محور بدون پیچ، بدون در نظر گرفتن خطر آسیب رساندن به سایر تجهیزات به دلیل افتادن پیچ;

3. شیر هیچ زاویه مرده ای ندارد، نیازی به در نظر گرفتن گوشه حاصل از ساختار پیچیده نیست.

4. دما: حداکثر دما تا 200 (بسته به نوع آب بند)

5. آب بند: طراحی آب بند شافت الاستیک، طراحی محور تعبیه شده.

نقاشی

منحنی تنظیم
