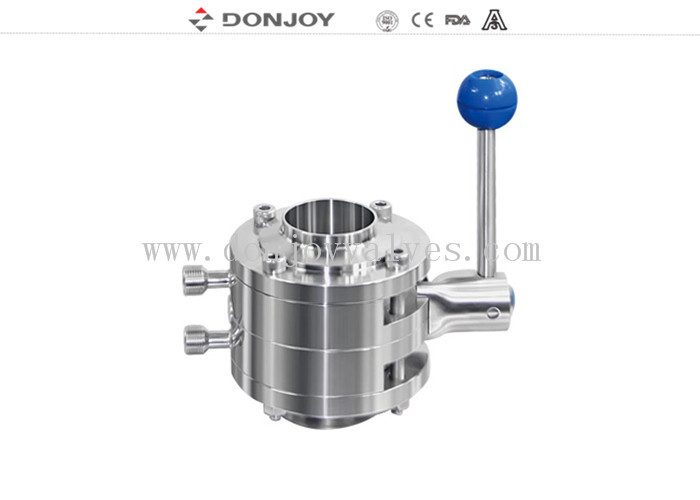

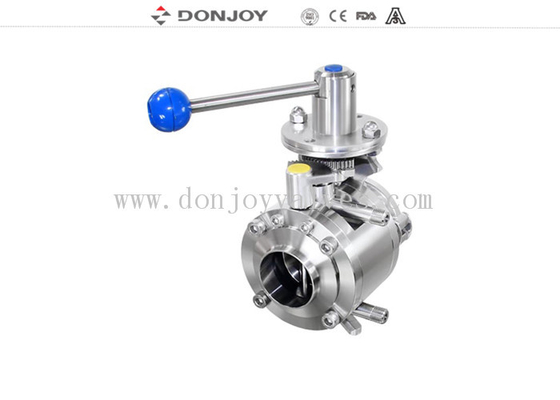

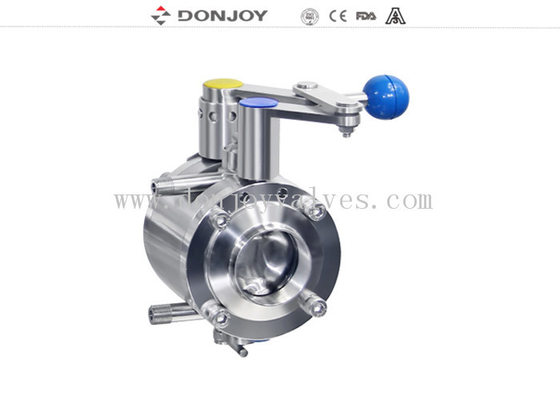

شیر پروانه ای ضد اختلاط بهداشتی استیل ضد زنگ DONJOY مدل B برای آبجوسازی خانگی
مشخصات فنی:
1 شیر، 2 محافظت از آب بندی
نشتی را می توان تخلیه کرد تا از آلودگی محیط جلوگیری شود
محفظه شیر را می توان با CIP تمیز کرد
نشتی قابل مشاهده
حداکثر فشار: 10 بار (DN25-DN100)، 8 بار (DN125-DN150)، 5 بار (DN200-DN300)
دمای کار: -10 درجه سانتیگراد تا +130 درجه سانتیگراد (EPDM)
اندازه: DN25 - DN100، 1 اینچ - 4 اینچ
عملکرد: پنوماتیک/دستی قابل تعویض
جعبه کنترل: C-TOP
آب بندی: EPDM (استاندارد) FPM/SILICON/NBR، FDA177.2600
مشخصات:
|
نام محصول:
|
شیر پروانه ای ضد اختلاط دستی جوشی نوع B |
|
جنس بدنه شیر:
|
SS304/316L
|
|
جنس آب بندی:
|
EPDM (استاندارد) FPM/SILICON/NBR، FDA177.2600
|
|
حداکثر فشار کاری:
|
10 بار
|
|
حداکثر دمای کاری:
|
120 درجه سانتیگراد
|
|
اندازه های موجود:
|
DN25-DN100، 1 اینچ-4 اینچ
|
|
اتصالات موجود:
|
کلمپ/جوش/رزوه/اتصال ویژه
|
|
استانداردهای موجود:
|
3A/DIN/SMS/RJT/ISO/IDF
|
|
عملکرد:
|
دستی، پنوماتیک، برقی
|
|
کاربرد دسته:
|
دسته دو موقعیتی، دسته سه موقعیتی، دسته چهار موقعیتی دسته، دسته پلاستیکی چند موقعیتی و دسته استیل ضد زنگ چند موقعیتیکنترل:
|
|
موقعیت یاب شیر هوشمند / کنترل C-TOP / سنسور موقعیت
|
گواهی:
|
|
3A/54-02 (1580)، PED/97/23/EC، FDA.177.2600، ISO
|
دامنه کاربرد:
|
|
لبنیات، مواد غذایی، نوشیدنی، داروخانه، لوازم آرایشی و بهداشتی و غیره
|
مدل دسته پلاستیکی چند موقعیتی:
|
|
شماره VSB04 / شماره VSB06 / شماره VSB08
|
نصب دسته:
|
|
در یک طرف شیر
|
اصول عملکرد
|
1. شیر پروانه ای را می توان به طور خودکار از طریق محرک یا به صورت دستی با دسته کار کرد
2. دسته شیر را در موقعیت باز یا بسته مسدود می کند، مطمئناً موقعیت های دیگری نیز وجود دارد
3. محرک پیستون حرکت محوری را به 90 درجه فشار می دهد تا شیر پروانه ای را کنترل کند.
طراحی و ویژگی ها
کاربرد
شیر پروانه ای ضد اختلاط به عنوان یک عنصر فرآیند برای جداسازی محیط برای انواع کاربردها مناسب است:
1 در سیستم های CIP برای جداسازی محیط CIP
2. در فرآیندهای شستشو
3. در مدیریت آب
4. به عنوان شیر قطع بخش لوله برای جداسازی محیط
5. در مدیریت CIP/گاز (آبجوسازی)
6. در مخازن ذخیره سازی برای جداسازی محصول/CIP
7. به عنوان شیر برگشت CIP در یک ماتریس شیر
8. ترجیحاً برای محیط های مایع و گازی بدون مواد معلق/ذرات مناسب است.
اتصال
کلمپ، جوش داده شده و رزوه ای و غیره.
جزئیات بسته بندی
بسته بندی حباب دار برای هر شیر.
بسته بندی بیرونی کارتن یا جعبه های تخته سه لا است.
یا طبق درخواست مشتریان.
جزئیات تحویل
معمولاً ظرف 20 روز پس از دریافت پیش پرداخت T/T.
گشتاور عملکرد (N.M)
DN25/1 اینچ
|
DN40/1.5 اینچ
|
DN50
|
2 اینچ2 اینچ133
|
DN65
|
2.5-3 اینچ
|
DN80
|
DN100/4 اینچ
|
DN125
|
DN150
|
3
|
|
4
|
5
|
10
|
DN80-DN100
|
14
|
برچسب: شیر پروانه ای بهداشتی. شیر پروانه ای ضد اختلاط DONJOY، شیرهای بهداشتی
|
25
|
40
|
55
|
دسته های مختلف:
|
1. دسته کششی
2. دسته چند موقعیتی (پلاستیک آبی)
3. دسته چند موقعیتی (فولاد ضد زنگ) قابل قفل شدن
اندازه
|
L1
|
|
L2
|
B
|
DN10-DN40
|
 |
|
0.5-1.5 اینچ
|
166
|
20.2
|
8
|
DN50-DN65
|
|
2 اینچ
|
133
|
22.2
|
11
|
DN80-DN100
|
|
2.5-3 اینچ
|
144
|
22.2
|
11
|
DN80-DN100
|
|
3.5-4 اینچ
|
166
|
22.2
|
11
|
DN125-DN150
|
|
5 اینچ-6 اینچ
|
220
|
30.2
|
14
|
برچسب: شیر پروانه ای بهداشتی. شیر پروانه ای ضد اختلاط DONJOY، شیرهای بهداشتی
|
|
8-12 اینچ
|
284
|
30.2
|
14
|
برچسب: شیر پروانه ای بهداشتی. شیر پروانه ای ضد اختلاط DONJOY، شیرهای بهداشتی
|
|
L1
|
|
L2
|
B
|
DN10-DN40
|
|
|
0.5-1.5 اینچ
|
166
|
22.2
|
8
|
DN50-DN65
|
|
2 اینچ-3 اینچ
|
166
|
22.2
|
11
|
DN80-DN100
|
|
3.5-4 اینچ
|
166
|
22.2
|
11
|
DN125-DN150
|
|
L1
|
|
L2
|
B
|
DN10-DN40
|
|
|
0.5-1.5 اینچ
|
166
|
30.2
|
8
|
DN50-DN65
|
|
2 اینچ-3 اینچ
|
166
|
30.2
|
11
|
DN80-DN100
|
|
3.5-4 اینچ
|
166
|
30.2
|
11
|
DN125-DN150
|
|
5 اینچ-6 اینچ
|
166
|
30.2
|
14
|
برچسب: شیر پروانه ای بهداشتی. شیر پروانه ای ضد اختلاط DONJOY، شیرهای بهداشتی
|
