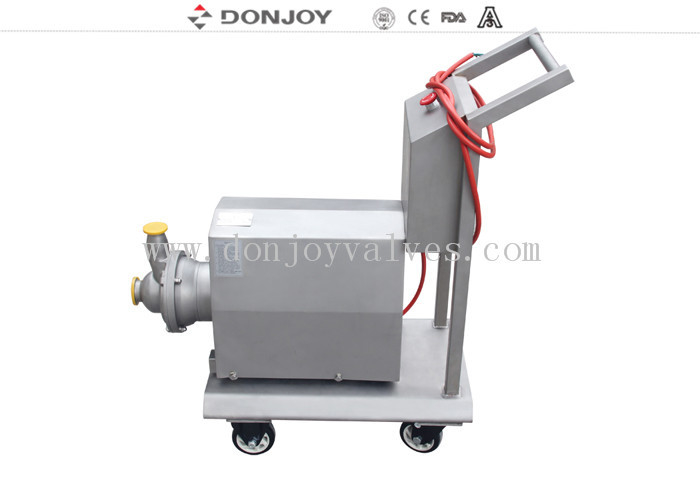

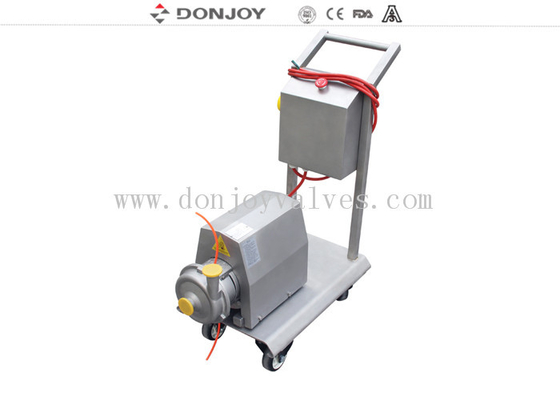

پمپ خالص برای کاربردهای بازگشت CIP در صنعت داروسازی با 316 مواد
راه حل برای کارایی بالا، سر و صدا کم، مکش بزرگ، نگهداری ساده، خلوص بالا
برنامه های مختلف برای سری CIP
ظرفیت خودپوشاندن فوق العاده تا 8 متر، فشار منفی می تواند -0.8bar باشد
راه حل CIP
تخلیه مخزن
سطح کم مایع می تواند 8 متر مکش
|
نام محصول:
|
پمپهای سانتریفیوژ CIP سری L برای فرآوری شراب
|
|
ماده بدن شیر:
|
فولاد ضد زنگ 304 / 316L
|
|
مواد مهر:
|
EPDM (استانداردی که توسط FDA تایید شده است) FPM ((Viton) و NBR
|
|
حداکثر جریان:
|
۴۰ متر در ساعت
|
|
حداکثر سرعت:
|
3600 دقیقه-1
|
|
مکس سر:
|
42 متر
|
|
انتخاب CIP:
|
طبق وضعيت واقعي
|
|
حالت رانندگی:
|
با چرخ دار نصب شده بر روی ورودی.
|
|
مهر و موم مکانیکی
|
C/SIC/EPDM
|
|
نوع مهر و موم:
|
مهر و موم مکانیکی دوگانه یا مهر و موم مکانیکی تک نفره (استانداردی)
|
|
موتور:
|
ABB / داخلی اختیاری است
|
|
فرکانس موتور:
|
50 هرتز، 60 هرتز
|
|
درمان سطح:
|
مندر داخل پولیش شده و در خارج شن و ماسه شده
|
|
درخواستدر مورد:
|
CIP L
|
|
اتصال در دسترس:
|
سه کلیمپ، رشته، فلنج
|
|
استاندارد موجود:
|
DIN، SMS، 3A، RJT، ISO/IDF
|
|
استفاده شده:
|
الکتریک
|
|
گزینه تخلیه کم:
|
دریچه کم تخلیه/دیافراگم/دیافراگم توپ/دیافراگم پروانه
|
|
گواهی:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600، ISO9001/2008
|
|
دامنه کاربرد:
|
محصولات لبنی، مواد غذایی، نوشیدنی ها، داروخانه ها، لوازم آرایشی و غیره
|
|
جزئیات بسته بندی:
|
جعبه پلائیوودی یا سفارشی یا طبق درخواست مشتری
|
|
جزئیات تحویل:
|
معمولاً ظرف 20 روز بعد از دریافت پیش پرداخت T/T.
|
مواد:
· قطعات در تماس با رسانه های پمپاژ: AISI 304 / AISI 316L
سایر قطعات: AISI 304
· گاسکت ها (استانداردی): EPDM (FDA)
· مهر و موم مکانیکی (استانداردی): C/SiC/EPDM
· پایان سطح داخلی: پولیش شده
· پایان سطح بیرونی: شن و ماسه
کاربرد:
· پمپ یک پمپ پاک کننده کانال جانبی بهداشتی است، برای پردازش مواد غذایی، داروسازی و صنعت شیمیایی مناسب است.
· این دستگاه به طور خاص برای پمپاژ مواد حاوی هوا یا گاز طراحی شده است و همچنین می تواند برای مکش منفی با آماده سازی قبلی و همچنین با تجهیزات تصفیه استفاده شود.
· می تواند با شراب، روغن، شربت، محصولات فرار مانند الکل و سایر حلال ها یا با محصولات در دمای نزدیک به نقطه جوش استفاده شود.استفاده اصلی این پمپ برای بازگشت CIP.
نوع موتور: B35، فرکانس موتور: 50HZ/60HZ
اصول عملیاتی
1. چرخ دار بین بدن ورودی و venturicasing قرار دارد و در ارتباط با شاخه توله می چرخد
2چرخش چرخ و تنظیم کانال جانبی باعث ایجاد فشار منفی در داخل بدن ورودی می شود.
3که نیروی جذب پمپ را تولید می کند در عین حال مایع انرژی را به شکل انرژی حرکتی و فشار دریافت می کند و این باعث می شود که از طریق محفظه چرخدار حرکت کند.
طراحی مکانیکی
Donjoy DJ-CIP-L سری پمپ سنتریفیوژال خود-پری کردن مهر هرانیک تحقیق و توسعه یافته است در کنار شرکت مشهور اروپایی سوئدی.مهر و موم مکانیکی با تعادل فشار و زندگی کار بسیار طولانی طراحی شده است. می تواند بدون استفاده از ابزار خاص جدا و نگهداری شود. پاکیزه بهداشتی مطابق با EU EHEDG ، USA 3-A-02-11 ، FDA1772600 و غیره است. و دارای پیکربندی های زیادی است.
بسته بندی مکانیکی گزینه مواد:
1SIC/CEPDM، SIC/C/FKM، SIC/C/HNBR، SIC/SIC/EPDM، SIC/SIC/FKM، SIC/SIC/HNBR، TC/TCEPDM، TC/TC/FKM، TC/TC/HNBR.
مزیت های فنی
1. جداسازی و نصب نگهداری می تواند بدون کارکنان حرفه ای و ابزارهای خاص تکمیل شود.
2. استفاده اولیه از نصب عیب یابی ، حتی اگر یک چرخش عقب کوتاه آسیب نخواهد دید.
3. چرخ دار و گره با کلید متصل می شوند، چرخ دار و حلقه چرخش مهر مکانیکی با پین متصل می شوند
حلقه جامد مهر و موم مکانیکی و بدن پمپ با فلنج شکل ویژه متصل می شوند
4. سازگار با مهر و موم تک و دوگانه ، فقط نیاز به تغییر مهر و موم مکانیکی.
CIP SERIES PUMP اتصال ورودی و خروجی استاندارد
اتصال: رشته، فشرده، فلنج، فلنج Aspetic، KF و غیره
استاندارد: DIN، SMS، ISO، IDF، RJT، ASME BPE، 3A، I LINE
جدول انتخاب پمپ سانتریفیوژ CIP:
برای اطلاعات بیشتر لطفاً مستقیماً با ما تماس بگیرید
برچسب ها: پمپ CIP, پمپ سانتریفیوژ,پمپ گردش
