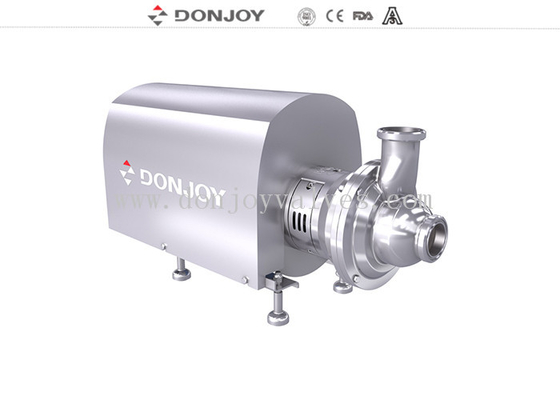

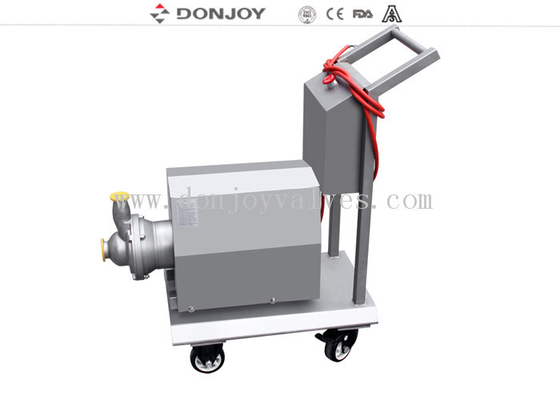

پمپ با خلوص بالا برای کاربردهای بازگشت CIP در صنایع داروسازی با مواد 316
راه حل برای راندمان بالا، نویز کم، مکش زیاد، نگهداری ساده، خلوص بالا
کاربردهای مختلف برای سری CIP
ظرفیت خود پرکن برتر تا 8 متر، فشار منفی می تواند -0.8 بار باشد
راه حل CIP
خالی کردن مخزن
سطح مایع کم می تواند مکش 8 متر باشد
|
نام محصول:
|
پمپ های سانتریفیوژ خود پرکن CIP سری L برای فرآوری شراب
|
|
جنس بدنه شیر:
|
فولاد ضد زنگ 304 / 316L
|
|
جنس آب بند:
|
EPDM (استاندارد، تاییدیه FDA) FPM (Viton) و NBR
|
|
حداکثر جریان:
|
40 m³/h
|
|
حداکثر سرعت:
|
3600 min-1
|
|
حداکثر هد:
|
42 متر
|
|
انتخاب CIP:
|
طبق وضعیت واقعی
|
|
حالت رانندگی:
|
توسط پروانه نصب شده در ورودی.
|
|
آب بند مکانیکی:
|
C/SIC/EPDM
|
|
نوع آب بندی:
|
آب بند مکانیکی دوتایی شستشو شده/آب بند مکانیکی تکی (استاندارد)
|
|
موتور:
|
ABB / داخلی اختیاری است
|
|
فرکانس موتور:
|
50HZ، 60HZ
|
|
تصفیه سطح:
|
Iپولیش داخلی و سندبلاست بیرونی
|
|
ساختار کاربردture:
|
CIP L
|
|
اتصال موجود:
|
Tri-Clamp، Thread، Flange
|
|
استاندارد موجود:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
عملکرد:
|
الکتریکی
|
|
گزینه تخلیه کم:
|
شیر تخلیه کم/دیافراگم/شیر توپی/شیر پروانه ای
|
|
گواهی:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008
|
|
دامنه کاربرد:
|
لبنیات، غذا، نوشیدنی، داروخانه، آرایشی و بهداشتی و غیره
|
|
جزئیات بسته بندی:
|
جعبه تخته سه لا یا سفارشی. یا طبق درخواست مشتریان.
|
|
جزئیات تحویل:
|
معمولاً ظرف 20 روز پس از دریافت پیش پرداخت T/T.
|
برنامه های کاربردی
1. این پمپ یک پمپ خود پرکن با طراحی جانبی بهداشتی است، برای فرآوری مواد غذایی، داروخانه و صنایع شیمیایی مناسب است.
2. این دستگاه به طور ویژه برای پمپاژ موادی که حاوی هوا یا گاز هستند طراحی شده است و همچنین می تواند برای مکش منفی با پرایمینگ قبلی و همچنین با تجهیزات فیلتراسیون استفاده شود.
3. می توان از آن برای شراب، روغن، شربت ها، محصولات فرار مانند الکل و سایر حلال ها یا با محصولاتی در دماهای نزدیک به نقطه جوش استفاده کرد. با این حال، استفاده اصلی از این پمپ برای بازیابی cip است.
اصول عملیاتی
1. پروانه بین بدنه ورودی و محفظه ونتوری قرار دارد و در ارتباط با شافت پمپ می چرخد.
2. چرخش پروانه و آرایش کانال جانبی، فشار منفی را در داخل بدنه ورودی ایجاد می کند.
3. که نیروی مکش پمپ را تولید می کند. در عین حال، سیال انرژی را به شکل انرژی جنبشی و انرژی فشار دریافت می کند و این آن را از طریق محفظه پروانه به حرکت در می آورد.
طراحی مکانیکی
آب بند مکانیکی پمپ سانتریفیوژ خود پرکن Donjoy DJ-CIP-L Series به همراه شرکت معروف سوئدی اروپایی تحقیق و توسعه یافته است. آب بند مکانیکی با تعادل فشار و عمر کاری فوق العاده طولانی طراحی شده است. می توان آن را به راحتی و بدون ابزار خاصی جدا و نگهداری کرد. خلوص بهداشتی مطابق با EU EHEDG، USA 3-A-02-11، FDA1772600 و غیره است. و دارای پیکربندی های زیادی است.
گزینه های مواد آب بند مکانیکی:
1. SIC/CEPDM, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, TC/TCEPDM, TC/TC/FKM, TC/TC/HNBR.
مزایای فنی
1. جداسازی و نصب تعمیر و نگهداری را می توان بدون پرسنل حرفه ای و ابزار خاص تکمیل کرد.
2. استفاده اولیه از اشکال زدایی نصب، حتی اگر چرخش معکوس کوتاه باشد، آسیب نمی بیند.
3. پروانه و شافت توسط keyway متصل می شوند، پروانه و حلقه چرخان آب بند مکانیکی توسط پین متصل می شوند
حلقه استاتیک آب بند مکانیکی و بدنه پمپ توسط فلنج با شکل خاص متصل می شوند
4. سازگار با آب بند مکانیکی تکی و دوتایی، فقط نیاز به تعویض آب بند مکانیکی است.
استاندارد اتصال ورودی و خروجی پمپ سری CIP
اتصال: Thread، clamped، Flange، Aspetic Flange، KF و غیره
استاندارد: DIN, SMS,ISO, IDF, RJT, ASME BPE, 3A, I LINE
جدول انتخاب پمپ سانتریفیوژ خود پرکن CIP:
برای اطلاعات بیشتر لطفا مستقیماً با ما تماس بگیرید
