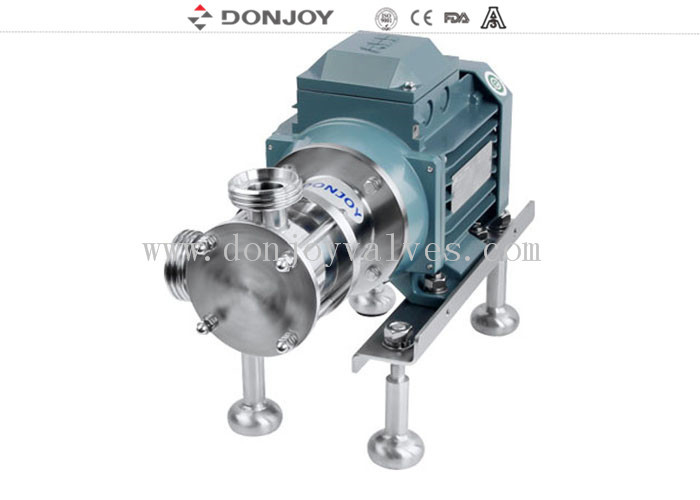

پمپ پروانه ای انعطاف پذیر RX EPDM با عملکرد خود پرایمینگ و جابجایی آسان که همیشه در کامیون استفاده می شود
شرح
پمپ پروانه ای انعطاف پذیر RX
می تواند چرخش در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت را انجام دهد.
می تواند مایع را زمانی که سطح مایع پایین تر از ورودی پمپ است، حتی خارج و منتقل کند.حداکثر 5 متر
پمپ برای انتقال و جابجایی سیالات با ویسکوزیته کم و زیاد ومواد حاوی ذرات یا گازها طراحی شده است.
مشخصات فنی
|
نام محصول:
|
پمپ پروانه ای انعطاف پذیر RX EPDM با عملکرد خود پرایمینگ و جابجایی آسان که همیشه در کامیون استفاده می شود
|
|
جنس بدنه پمپ:
|
SS316L1.4404
|
|
جنس آب بند:
|
EPDM (استاندارد، تاییدیه FDA) FPM (Viton) و NBR
|
|
حداکثر جریان:
|
20 متر مکعب در ساعت
|
|
حداکثر هد:
|
40H(متر)
|
|
حداکثر فشار کاری:
|
4 بار
|
|
حداکثر کارکرد دما:
|
80 درجه سانتیگراد
|
|
آب بند مکانیکی:
|
SIC/SiC/EPDM (استاندارد)، C/SIC، TC/TC
|
|
نوع آب بندی:
|
Flآب بند مکانیکی دوتایی/آب بند مکانیکی تکی (استاندارد)
|
|
توان موتور:
|
0.5 کیلووات، 0.75 کیلووات، 1.1 کیلووات، 1.5 کیلووات، 2.2 کیلووات، 3.0 کیلووات،
|
|
ولتاژ:
|
110 ولت، 220 ولت، 380 ولت/440 ولت
|
|
موتور:
|
ABB/داخلی/SIEMENS
|
|
فرکانس موتور:
|
50 هرتز، 60 هرتز
|
|
تصفیه سطح:
|
Ra≤0.6μm, EP=Ra0.4μm
|
|
مدل:
|
RX
|
|
اتصالات موجود:
|
Tri-Clamp, Thread, Flange
|
|
استانداردهای موجود:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
عملکرد:
|
برقی
|
|
گزینه تخلیه کم:
|
تخلیه کم/شیر دیافراگمی/شیر توپی/شیر پروانه ای
|
|
گواهی:
|
3-A-02-11 NO.1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00
|
|
دامنه کاربرد:
|
لبنیات، مواد غذایی، نوشیدنی، داروخانه، لوازم آرایشی و بهداشتی و غیره
|
|
مواد پروانه
|
NBR, EPDM, VITON
|
|
جزئیات بسته بندی:
|
جعبه تخته سه لا یا سفارشی. یا طبق درخواست مشتریان.
|
|
جزئیات تحویل:
|
معمولاً ظرف 20 روز پس از دریافت پیش پرداخت T/T.
|

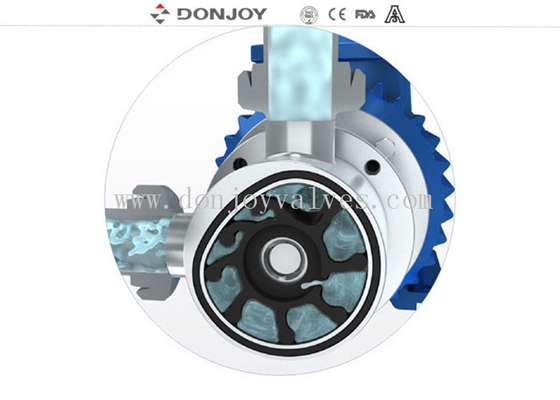

اصل کار
1. در ورودی پمپ، به دلیل ساختار غیرعادی داخلی استاتور پمپ، خلاء جزئی بین پره های پروانه انعطاف پذیر ایجاد می شود که حجم افزایش می یابد. مکش متعاقباً تشکیل شده، مایع را به محفظه پمپ می کشد.
2. پروانه چرخان مایع را از ورودی به خروجی منتقل می کند. در این مرحله، فضای بین پره ها در واقع ثابت نگه داشته می شود. شکاف بین پره ها به ذرات جامد بزرگ اجازه می دهد تا از پمپ عبور کنند و به مایع آسیبی نرسد.

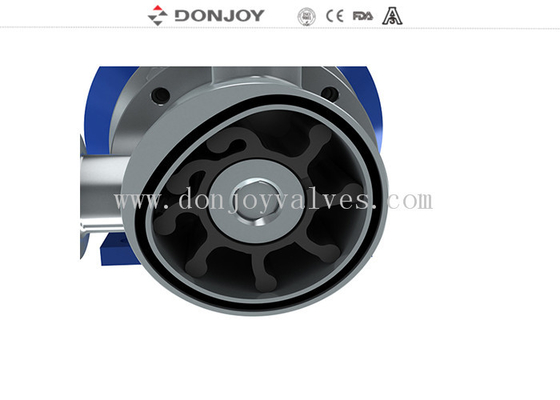

3. پروانه با قسمت مسطح سطح داخلی غیرعادی در استاتور پمپ تماس دارد. هنگامی که پروانه خم می شود، حجم بین پره ها به طور مداوم و یکنواخت از پمپ کاهش می یابد.
طراحی پیشرفته، ساختار ساده
نگهداری ساده و مقرون به صرفه است. درپوش پمپ با چهار مهره قفل ثابت می شود. هنگام نگهداری از پروانه و آب بند شافت پمپ، فقط باید مهره ها را باز کنید.
آب بند مکانیکی:
ما از آب بند مکانیکی تکی استفاده می کنیم، سطح آب بندی سرامیک کربن-فلز است، عمر سرویس افزایش یافته است. در کاربردهای بهداشتی مواد غذایی، آب بندهای مکانیکی به گونه ای طراحی شده اند که به راحتی تمیز شوند و از شیارهایی که ممکن است با رسوب مایع تشکیل شوند، اجتناب شود.
راه حل انعطاف پذیر برای انتقال مایعات
1. Donjoy متعهد به بهبود پمپ پروانه ای انعطاف پذیر است. دامنه کاربرد پمپ RX با بهبود مقاومت در برابر فشار، طراحی نوآورانه بدنه پمپ و آب بند شافت و استفاده از مواد پروانه جدید در حال گسترش است.
2. عملکرد خود پرایمینگ عالی: پمپ پروانه ای انعطاف پذیر، با عملکرد آسان، یک پمپ حجمی با عملکرد خود پرایمینگ عالی است که می تواند به 6 متر برسد.
3. پمپاژ متوسط: اثر پمپاژ پمپ RX بسیار پایدار و متوسط است، محیط هم زده و آسیب نمی بیند. حتی اگر محیط شکننده ای مانند کره پرچرب، توت بزرگ، حتی اگر نصف اندازه هلو باشد، می تواند بدون آسیب از پمپ عبور کند. در همین حال، پمپ RX ما می تواند تضمین کند که بدون ضربان کاملاً کار می کند. همچنین می تواند با تنظیم سرعت پمپ به عنوان پمپ دوز استفاده شود.
4. عملکرد ساده، هزینه نگهداری کم: در مقایسه با سایر پمپ های خود پرایمینگ معمولی، مانند پمپ های دیافراگمی پنوماتیکی و پمپ های حجمی متغیر، هزینه عملیاتی پمپ RX کمتر است، نگهداری ساده تر است و زمان خرابی کوتاه تر است، فقط باید درپوش جلو را با استفاده از آچار استاندارد جدا کنید، نگهداری را می توان بر روی پمپ پروانه ای انعطاف پذیر انجام داد، مهمتر از آن، نیازی به جدا کردن پمپ از سیستم لوله کشی نیست.
کاربرد RX در بهداشت:
بهداشت در فرآوری مواد غذایی و لبنیات از اهمیت بالایی برخوردار است. RX با فولاد ضد زنگ صیقلی و پروانه درجه مواد غذایی یا شیر برای برآورده کردن الزامات بهداشتی دقیق طراحی شده است. RX بهداشتی از جنس استنلس استیل به راحتی تمیز می شود، که از آب بند شافت بدون شکاف استفاده می کند که باعث رسوب مایع نمی شود و مواد پروانه استفاده شده آزمایش و تایید شده است. و دارای گواهی انطباق با مقررات FDA است. محصولات معمولی مناسب برای تحویل توسط پمپ شامل: شیر، شیر بدون چربی، خامه، دلمه، ماست، آب پنیر، توده ها، شربت، چاشنی ها، ژلاتین، عسل، مربا، پماد، غذای کنسرو شده، نوشیدنی، شراب، آبجو، آب میوه و ادویه جات.
کاربرد RX در صنعت
پمپ پروانه ای انعطاف پذیر RX همچنین می تواند در موقعیت هایی که نیازی به بهداشت نیست استفاده شود، با این حال، همچنان به عنوان پمپ اصلی استیل ضد زنگ است. پمپ استیل ضد زنگ RX به ویژه برای انتقال مایعات اسیدی، خاک رس، مواد افزودنی بتن، مواد شوینده، رنگ ها، مواد شیمیایی فرآوری فیلم، جوهر و تصفیه فاضلاب مناسب است. لوازم آرایشی نیز در این نوع پمپ به طور مکرر پمپ می شوند، از جمله محصولات زیر: صابون، شامپو، مواد شوینده و مرطوب کننده.
جدول انتخاب
نقاشی
روش اتصال
نرخ جریان و هد
