پمپ پروانه انعطاف پذیر بهداشتی 316L با خلوص بالا - سری RX
توضیحات

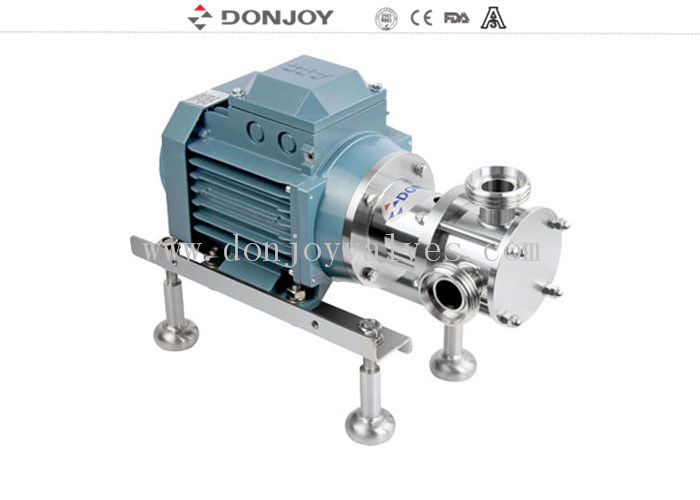

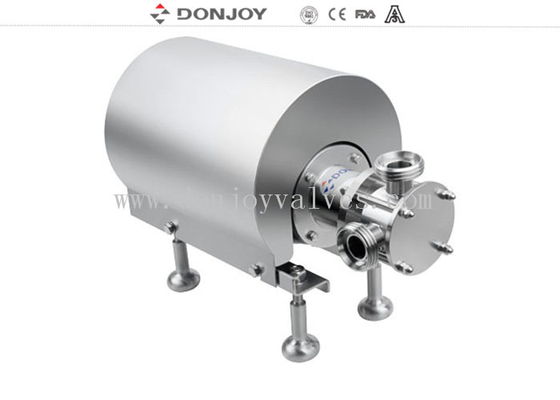

پمپ پروانه انعطاف پذیر RX
این پمپ می تواند چرخش در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت را انجام دهد.
حتی زمانی که سطح مایع پایین تر از ورودی پمپ باشد، می تواند مایع را استخراج و منتقل کند.حداکثر 5 متر
این پمپ برای انتقال و جابجایی مواد با ویسکوزیته کم و بالا ومواد حاوی ذرات یا گازها طراحی شده است.
مشخصات فنی
|
نام محصول:
|
پمپ پروانه انعطاف پذیر بهداشتی 316L با خلوص بالا - سری RX
|
|
جنس بدنه پمپ:
|
SS304/SS316L/1.4301/1.4404
|
|
جنس آب بند:
|
EPDM (استاندارد، تاییدیه FDA) FPM(Viton) و NBR
|
|
حداکثر دبی:
|
20 متر مکعب بر ساعت
|
|
حداکثر هد:
|
80 متر
|
|
حداکثر فشار کاری:
|
4 بار
|
|
حداکثر دمای کاری: 80 درجه سانتیگراد
|
آب بند مکانیکی:
|
|
SIC/SiC/EPDM(استاندارد)، C/SIC، TC/TC
|
نوع آب بندی:
|
|
F
|
lآب بند مکانیکی دوگانه شستشو شده / آب بند مکانیکی تکی (استاندارد)توان موتور:
|
|
0.5 کیلووات، 0.75 کیلووات، 1.1 کیلووات، 1.5 کیلووات، 2.2 کیلووات، 3.0 کیلووات،
|
ولتاژ:
|
|
110 ولت، 220 ولت، 380 ولت
|
موتور:
|
|
ABB/داخلی
|
فرکانس موتور:
|
|
50 هرتز، 60 هرتز
|
عملیات سطح:
|
|
Ra≤0.6μm، EP=Ra0.4μm
|
مدل:
|
|
RX
|
اتصال موجود:
|
|
کلمپ سه گانه، رزوه، فلنج
|
استاندارد موجود:
|
|
DIN، SMS، 3A، RJT، ISO/IDF
|
نحوه عملکرد:
|
|
الکتریکی
|
گزینه تخلیه پایین:
|
|
تخلیه پایین / شیر دیافراگمی / شیر توپی / شیر پروانه ای
|
گواهینامه:
|
|
3-A-02-11 NO.1759، FDA 177.2600 CE-MD/06-42 NO.705201402401-00
|
دامنه کاربرد:
|
|
لبنیات، غذا، نوشیدنی، داروسازی، آرایشی و بهداشتی و غیره
|
مواد پروانه:
|
|
NBR، EPDM، VITON
|
جزئیات بسته بندی:
|
|
جعبه تخته سه لا یا سفارشی. یا طبق درخواست مشتریان.
|
جزئیات تحویل:
|
|
معمولاً ظرف 20 روز پس از دریافت پیش پرداخت T/T.
|
اصل کار
|

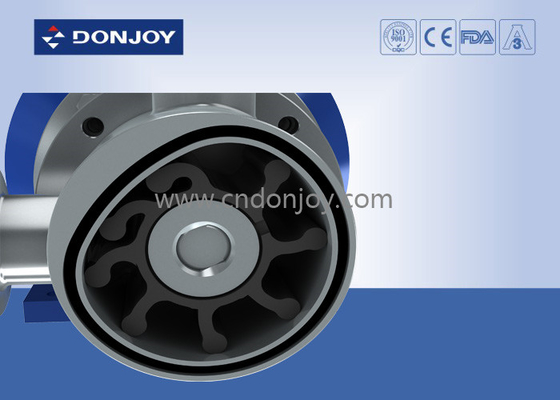

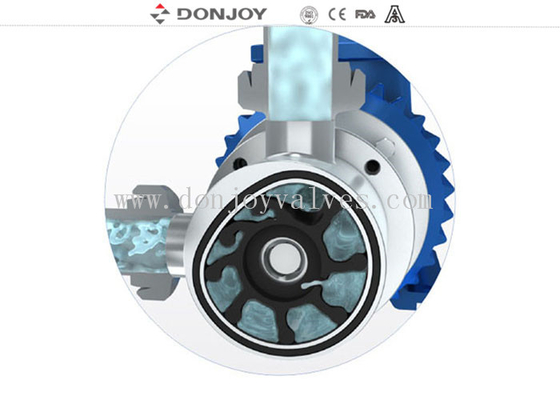

1. در ورودی پمپ، به دلیل ساختار داخلی خارج از مرکز استاتور پمپ، خلاء جزئی بین پره های پروانه انعطاف پذیر هنگام افزایش حجم تشکیل می شود. مکش حاصله مایع را به داخل محفظه پمپ می کشد.
2. پروانه چرخان مایع را از ورودی به خروجی حمل می کند. در این مرحله فضای بین پره ها در واقع ثابت نگه داشته می شود. شکاف بین پره ها اجازه می دهد ذرات جامد بزرگ بدون آسیب رساندن به مایع از پمپ عبور کنند.
3. پروانه با قسمت صاف سطح داخلی خارج از مرکز در استاتور پمپ در تماس است. هنگامی که پروانه خم می شود، حجم بین پره ها به طور مداوم و یکنواخت از پمپ کاهش می یابد.
طراحی پیشرفته، ساختار ساده

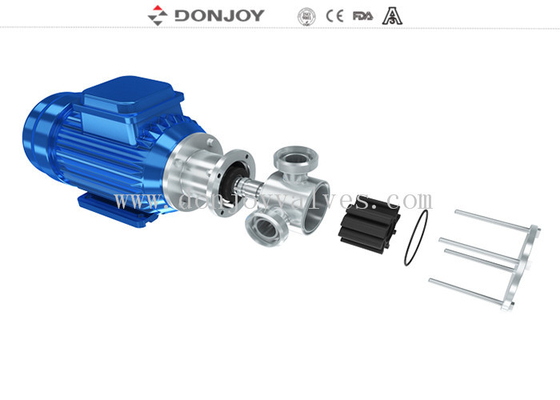

نگهداری ساده و اقتصادی است. درب پمپ با چهار مهره قفل کننده ثابت شده است. هنگام نگهداری پروانه و آب بند شفت پمپ، فقط کافی است مهره ها را باز کنید.
ویژگی های فنی:
حداکثر دبی: 8 متر مکعب بر ساعت
حداکثر فشار: 4 بار
حداکثر مکش: 5 متر
حداکثر دما: 80 درجه سانتیگراد
عملیات سطح: Ra≤0.6μm، EP=Ra0.4μm
مواد:
بدنه و پروانه: AISI 316L
واشر: EPDM (مناسب برای مواد غذایی)
آب بند مکانیکی شفت
کاربرد بهداشتی RX
بهداشت در فرآوری محصولات غذایی و لبنی از اهمیت بالایی برخوردار است. RX با فولاد ضد زنگ پولیش شده و پروانه درجه غذایی یا شیر برای برآورده کردن الزامات بهداشتی سختگیرانه طراحی شده است. RX بهداشتی فولاد ضد زنگ به راحتی تمیز می شود، که از آب بند شفت بدون درز استفاده می کند که باعث رسوب مایع نمی شود و مواد پروانه استفاده شده آزمایش و تایید شده است. و مطابق با مقررات FDA گواهی شده است. محصولات معمول مناسب برای تحویل توسط پمپ شامل: شیر، شیر کم چرب، خامه، پنیر دلمه، ماست، آب پنیر، تکه های میوه، شربت، چاشنی ها، ژلاتین، عسل، مربا، پماد، غذای کنسرو شده، نوشیدنی، شراب، آبجو، آب میوه و ادویه جات.
کاربرد صنعتی RX
پمپ پروانه انعطاف پذیر RX همچنین می تواند در شرایطی که نیاز به بهداشت نیست، استفاده شود، با این حال، همچنان به عنوان یک پمپ اصلی فولاد ضد زنگ است. پمپ فولاد ضد زنگ RX به ویژه برای انتقال مایعات اسیدی، خاک رس، افزودنی های بتن، شوینده ها، رنگ ها، مواد شیمیایی فرآوری فیلم، جوهر و تصفیه فاضلاب مناسب است. محصولات آرایشی و بهداشتی نیز در این نوع پمپ به طور مکرر پمپ می شوند، از جمله محصولات زیر: صابون، شامپو، شوینده و مرطوب کننده.
نگهداری

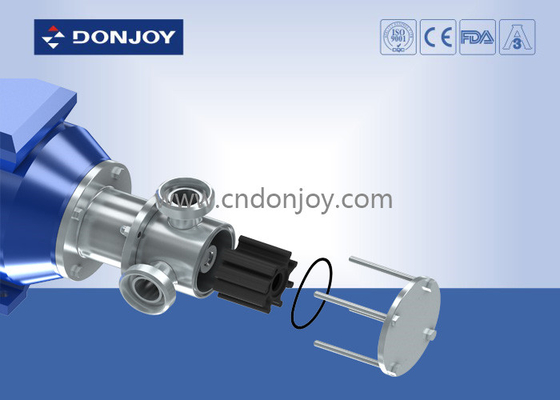

درب پمپ با چهار مهره قفل کننده ثابت شده است. فقط در صورت تعمیر کامل روتور و آب بند شفت، نیاز به باز کردن درب پمپ است که پمپ را بسیار کاربردی می کند و زمان توقف کاهش می یابد.
جدول انتخاب
نقشه
روش اتصال
دبی و هد
