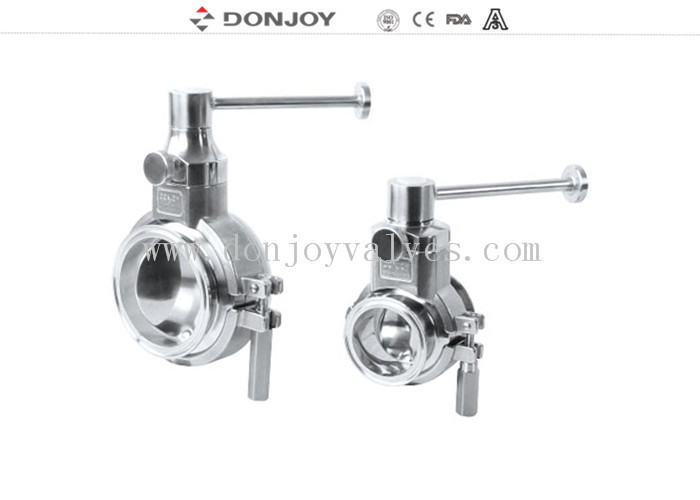

دریچه پروانه دستی درجه بهداشتی برای تنظیم جریان

شیر پروانه ای دستی درجه بهداشتیدسته چند موقعیتی برای تنظیم جریان

مشخصات فنی

شرح
شیر پروانه ای در شیرهای تحویل جداگانه با عملکرد باز و بسته شدن طراحی و اعمال می شود. آب بندی را با استفاده از تئوری هوای فشرده انجام می دهد. این نوع شیر پروانه ای به گشتاور فوق العاده کوچکی مجهز است که شیر پروانه ای استاندارد ندارد.
مشخصات: DN100 - DN300، 4 اینچ - 12 اینچ
حالت عملکرد: دستی و پنوماتیک

اصل کار:
برای باز کردن شیر، آب بند کارایی خود را از دست می دهد. اما نشتی وجود نخواهد داشت. گاز موجود در شیر پس از بسته شدن شیر آب بند می شود و هیچ اصطکاکی در قسمت های آب بندی باقی نمی ماند.
مزایای فنی:
برای باز و بسته کردن شیر، هیچ اصطکاکی در قسمت آب بندی رخ نخواهد داد. بنابراین، هیچ ترسی از آلودگی ناشی از اصطکاک قسمت آب بندی وجود ندارد.

مواد:
مواد متصل به دیگران: AISI 316L / 1.4404
مواد موجود در سایر قسمت ها: AISI 304
حلقه آب بند: EPDM FDA 177.2600
پرداخت سطح داخلی: Ra ≤ 0.8μm
پرداخت سطح خارجی: ماشینکاری دقیق CNC

گزینه ها:
واشر: NBR / MVQ / FPM
عملگر پنوماتیک با عملکرد دوگانه و تک عملکرد
سنسور موقعیت القایی
سر کنترل C - TOP
سنسور موقعیت
انتخاب دسته
دسته دو موقعیتی؛
دسته سه موقعیتی؛
دسته کششی چهار موقعیتی؛
دسته پلاستیکی چند موقعیتی؛
دسته استیل ضد زنگ چند موقعیتی؛

اتصال:
SMS، RJT، DIN، 3A، ISO، کلمپ، جوشی و رزوه ای و غیره.
جزئیات بسته بندی:
بسته بندی حباب دار برای هر شیر.
بسته بندی بیرونی کارتن یا جعبه های تخته سه لا است.
یا طبق درخواست مشتریان.

جزئیات تحویل:
معمولاً ظرف 20 روز پس از دریافت پیش پرداخت T/T.

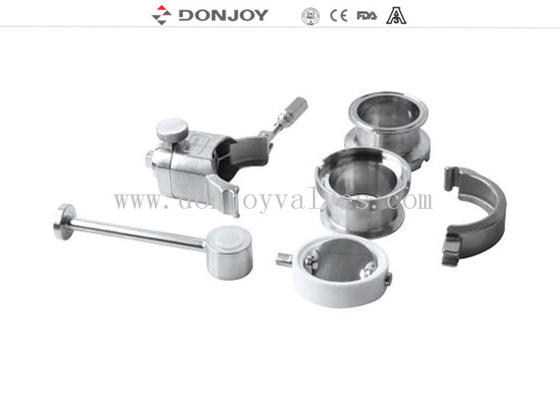

نمایش محصول
