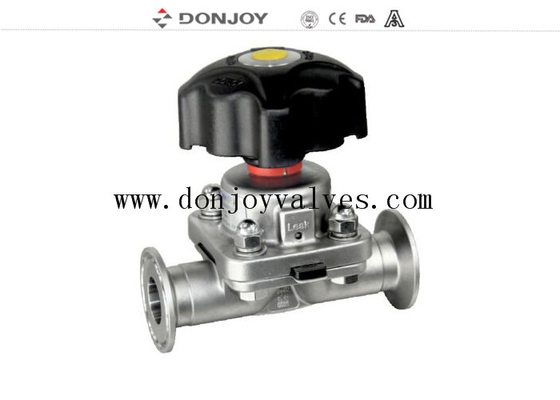

SS316L BPE دریچه دیافراگم دو طرفه با گاسکت EPDM با گواهی FDA

شیر دیافراگمی SS316L BPE با عملکرد دستی پلاستیکی با آب‌بند EPDM+PTFE FDA

شیرهای دیافراگمی بهداشتی، شیرهای دیافراگمی دارویی

شیر دیافراگمی SS316L BPE با عملکرد دستی پلاستیکی با آب‌بند EPDM+PTFE FDA

شرح

پیکربندی های مختلف شیر دیافراگمی

1. شیر دیافراگمی با موقعیت‌دهنده/ کنترل‌کننده فرآیند (IL-TOP)

2. شیر دیافراگمی با واحد کنترل (C-Top)

3. تنظیم‌کننده موقعیت شیر

4. ماژول سنسور موقعیت

5. دسته پلاستیکی

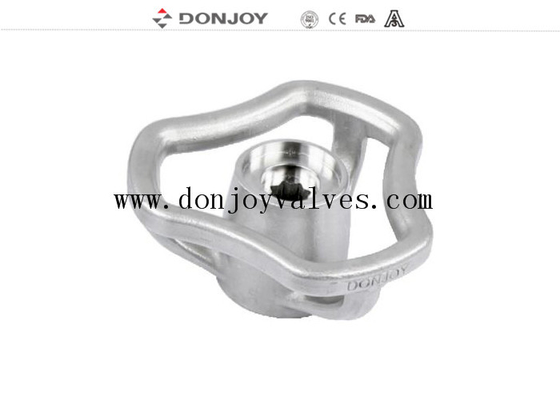

6. دسته استیل ضد زنگ

7. محرک استیل ضد زنگ

مشخصات فنی

کاربردها:

شیرهای دیافراگمی، که به صورت دستی یا پنوماتیکی کار می‌کنند، به طور خاص برای استفاده در فرآیندهای بهداشتی و آسپتیک در صنایع داروسازی طراحی شده‌اند.

این شیر برای کنترل جریان و همچنین کنترل باز/بسته عالی است.

شیرهای دیافراگمی در مقایسه با سایر شیرها در ویژگی جریان بهتر هستند. تمیز کردن آن آسان‌تر است و برای پردازش مواد با ذرات بهتر است. پدیده جیب هوا در هنگام استفاده از کنترل جریان نادر است.

اصول عملکرد

1. دیافراگم آب‌بند بدنه و همچنین آب‌بند نشیمن را فراهم می‌کند. هیچ مسیری به محیط بیرون وجود ندارد، بنابراین برای فرآیندهای آسپتیک مناسب است.

2. هنگامی که شیر بسته می‌شود، یک پد فشار که از دیافراگم پشتیبانی می‌کند به سمت سطح آب‌بندی روی بدنه حرکت می‌کند. هنگامی که صفحه فشار حرکت می‌کند، دیافراگم خم می‌شود و به سمت پایین روی ناحیه نشیمن در مرکز بدنه رانده می‌شود و در نتیجه مسیر جریان از طریق بدنه بسته می‌شود.

3. ارتباط متقابل بدنه با صفحه فشار از فشرده‌سازی بیش از حد دیافراگم جلوگیری می‌کند.

4. شیر می‌تواند عملکرد دستی و تاپ‌های کنترل عملکرد پنوماتیکی شیرهای برقی باشد.

بدنه شیر:

بدنه فورجخالی از یک قطعه شمش استیل ضد زنگ است، در فرآیند فورج، همراه با فورج در دمای بالا، از طریق تغییر شکل خالی اکستروژن، از طریق فورج پس از چگالی بدنه بالاتر، ساختار یکنواخت‌تر است، بدون سوراخ ماسه و سایر ناخالصی‌ها. سپس از طریق مرکز پردازش، ماشین‌کاری با دقت بالا را انجام دهید.

بدنه ریخته‌گریتوسط مدل موم پارافین قالب ساخته شده است، نفوذ مدل موم پارافین در سرامیک، به طوری که سطح قالب موم کل بدنه یک لایه سرامیک قوی تشکیل دهد. قالب موم را ذوب کنید، سپس وارد ذوب محلول استیل ضد زنگ شوید، پس از خنک شدن، ظاهر سرامیک را از بین ببرید، بدنه خالی ساخته می‌شود. اندازه ریخته‌گری بسیار دقیق است، ظاهر بیرونی صاف، تمیز و مرتب است.

نقاشی

گواهی شیر دیافراگمی

1. تمام رزین‌های مصنوعی و افزودنی‌ها با گواهی FDA مطابقت دارند.

2. ترکیب شیمیایی مواد، خواص فیزیکی و فرآیند تولید مستند شده است.

3. 3-a سازگاری احراز هویت

4. CE-PED/97/23/EC

5. EN 10204-3.1

ترکیب شیر دیافراگمی چند پورت

پیکربندی SPA و پیکربندی GMP

برچسب: شیرهای بهداشتی، شیر دارویی، شیر دیافراگم
